丝束测定仪器

---

(一)YG001A型纤维电子强力仪

1．结构特点

YG001A型纤维电子强力仪是测试纤维拉伸机械性能的仪器，属于等速伸长(CRE)型拉伸试验仪器，可作纤维在干态或湿态时一次拉伸试验和定长拉伸试验，以及初生纤维的一次拉伸试验，测试结果由LED数码管直接显示，并可外接记录仪画出应力——应变曲线。仪器由主机和操作台两部分组成。本仪器依靠下夹持器的下降拉伸纤维，通过传感器、两级直流放大器、A／D转换器、负荷显示器及断裂控制电路在负荷显示器上直接显示测试结果。下夹持器的运动由步进电机带动，对步进电机的控制是由PMOS数字电路组成的控制电路实现的。

2．主要技术参数

负荷测量范围：0～99．9cN。

负荷测量误差：不大于0．5%±1个字。

负荷测量分辨率：0．1cN。

伸长测量范围：不小于100mm。

伸长测量误差：不大于0．05mm。

伸长测量分辨率：0．01mm。

下夹持器下降速度：分2mm／min，5mm／min，8mm／min，10mm／min，12mm／min，15mm／min，20mm／min，24mm／min，30mm／min，60mm／min十档。

下夹持器上升速度：60mm／min。

使用环境：室温15～30℃，相对湿度不大于80%。

电源：220V±22V，50Hz±1Hz，功耗约50VA。

整机质量：约30kg。

3．外形尺寸

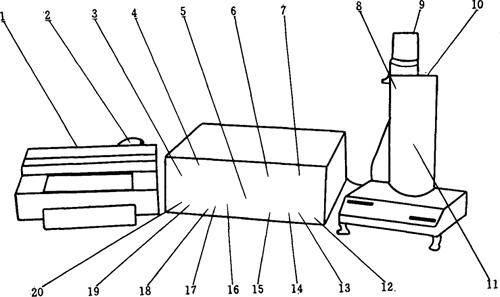

仪器外形见图9－10－17所示。

图9－10－17 YG001A型纤维电子强力仪外形图

1－记录仪 2－记录仪调零旋钮 3－下降速度按键 4－功能选择按键 5－定伸长预置拨盘 6－伸长显示器 7－负荷显示器 8－上限指示灯 9－传感器 10－上夹持器 11－下夹持器 12－粗调电位器 13－细调电位器 14－满度调节电位器 15－灵敏度调节电位器 16－“降”键及指示灯 17－“停”键及指示灯 18－“升”键及指示灯 19－电机开关及指示灯 20－电源开关及指示灯

4．生产厂家

江苏太仓纺织仪器厂。

(二)G01型醋酸丝束总特数测定仪

1．结构特点

本仪器是一台全自动测定醋酸丝束总特数的仪器，采用罗地亚(Rhodia)工作原理。仪器由控制器和测试仪器两部分组成，测试部分特配一最小读数为1mg的天平，具有RS232C接口以便于遥控，还配有压缩空气喷嘴以便于移开丝束。采用气体滑块在预干燥器中穿入丝束。控制器部分是建立在微型机基础上的多用途控制器，采用两行数字、字母显示，内置条形码读取器。

2．主要技术参数

测量范围：2220(1110)～9990tex。

分辨度：1．1tex。

重复度(典型的)：0．2%cV。

可剪切的长度：900(1000)mm。

参照点距离：1029．7mm。

拉伸负荷：25N(12．5N)。

测试时间：约22min。

测试效率：约3．5次／h。

条形码读取器：适合EAN／OPC，5个中取两个，Codabar，代号39。

电源：220V，50／60Hz。

总能耗：测试仪器约2500VA，控制器约30VA。

压缩空气源：0．5～0．7MPa。

仪器质量：测试仪器约100kg，控制器约8．5kg。

3．外形尺寸

测试仪器：长×宽×高为600mm×750mm×1800mm。

控制器：长×宽×高为350mm×160mm×500mm。

4．生产厂家

德国HB公司。

(三)Sodim醋纤丝束总特数测定仪

1．结构特点

Sodim醋纤丝束总特数测定仪由一个垂直构架组成，构架上安装有两个夹紧装置。它们由气压千斤顶控制。该仪器还包括一个由醋纤丝束的切割系统置盖顶的上部装置和一个带有相当于切割系统的下部装置。两剪刀之间的距离恰好固定在980mm。该仪器还包括一个使丝束试样被切断时，重力砝码免于落下的装置。

2．主要技术参数

切割丝束长度：醋纤丝束981mm±0．5mm。

拉伸负荷：49N±1N。

拉伸时间：300s±1s。

压缩空气：2×10⁵Pa。

电源：220V。

整机质量：170kg。

3．外形尺寸

主机尺寸：长×宽×高为108mm×88mm×178mm。

4．生产厂家

法国Sodim公司。

(四)YC84－Ⅲ型台式总特数测定仪

1．结构特点

YC84－Ⅲ型台式总特数测定仪由台式机架构成，台面上装有两套测试装置。每套测试装置有两组气动夹钳，并分别带有两把自动割刀。两把切刀之间距离为1000mm，并可以上下调节100mm的距离。台子的左侧装有两套砝码升降系统，右侧装有两套手动操纵的弹簧夹子，使丝束在一端预先固定。测试过程均由自动控制系统按程序完成。在台面的右上方安装有电子秤，称量完毕后有数字打印机或文字输出，在正前面还装有时间显示器，可以显示拉伸时间。

2．主要技术参数

切割丝束长度：醋纤丝束981mm，聚丙烯丝束1000mm。

拉伸砝码质量：醋纤丝束5kg，聚丙烯丝束4kg，5kg。

拉伸时间：5min。

气缸压缩空气工作压力：0．2MPa。

电源：220V±22V，50～60Hz。

3．外形尺寸

主机尺寸：长×宽×高为1700mm×620mm×940mm。

4．生产厂家

中国烟草总公司郑州烟草研究院。

(五)SZC－1型数字式丝束综合测试仪

1．结构特点

本仪器是根据国家烟草公司提出的有关参数并吸取法国样机的长处设计的。适用于纤维丝束总特数和卷曲度的测量。

2．主要技术参数

总特数切割长度：981mm。

总特数拉伸负荷：49N。

总特数拉伸时间：300s。

卷曲度初负荷：0．88N。

卷曲度重负荷：49N。

卷曲度测量范围：0～400mm。

卷曲度预拉丝束长度：250mm。

卷曲度重负荷调速范围：0～950mm／min。

3．生产厂家

长春市纸张试验机厂。

(六)醋纤丝束卷曲度测定仪

1．结构特点

仪器由一垂直的面板、一动滑轮机构，一固定夹钳、一活动夹钳和一气缸及气路装置。仪器气动部分选用缓冲型气缸及其他气动元件。

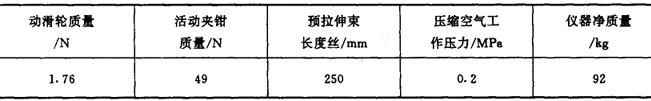

2．主要技术参数，见表9－10－12。

表9－10－12 醋纤丝束卷曲度测定仪主要技术参数

3．外形尺寸

主机尺寸：长×宽×高为530mm×500mm×1750mm。

4．生产厂家

中国烟草总公司郑州烟草研究院。

(七)Sodim醋纤丝束卷曲度测定仪

1．结构特点

该仪器工作处于垂直位置，用可变的质量系统实现纤维滤丝的预拉伸，气动传动装置使可移动的夹持器下降，夹持器起着拉伸元件的作用。丝束的伸长长度可直接从刻度尺上读出。

2．主要技术参数

夹持距离：250mm±0．5mm。

初始负荷：0．88N±0．02N。

重负荷：49N±0．5N。

净质量：92kg。

压缩空气：2×10⁵Pa。

3．外形尺寸

主机尺寸：长×宽×高为530mm×500mm×1750mm。

4．生产厂家

法国Sodims公司。

(八)YG362A型卷曲弹性仪

1．结构特点

YG362A型卷曲弹性仪采用MCS－48系列单片微处理机8039实现卷曲弹性仪的智能化，仪器测量系统由扭力天平进行加载，位移长度由步进电机发出的脉冲信号通过单片机进行计数。该仪器能够自动测量、显示并打印纤维细度为0．1tex至2．2tex的卷曲度、卷曲弹性、卷曲回复率及它们的统计值。

2．主要技术参数

加载工具：JN－A型精密扭力天平。

初始长度：20．00mm。

下夹持器行程大于或等于30mm。

位移最小示值：0．01mm。

位移读数误差小于或等于0．05mm(在10mm范围内)。

定时分档：0．5分，1分，2分三档。

电源：220V，50Hz。

整机质量：20kg。

3．外形尺寸

主机尺寸：长×宽×高为460mm×230mm×460mm。

4．生产厂家

江苏省太仓纺织仪器厂。
