S11710 1Cr17

---

(1)化学成分

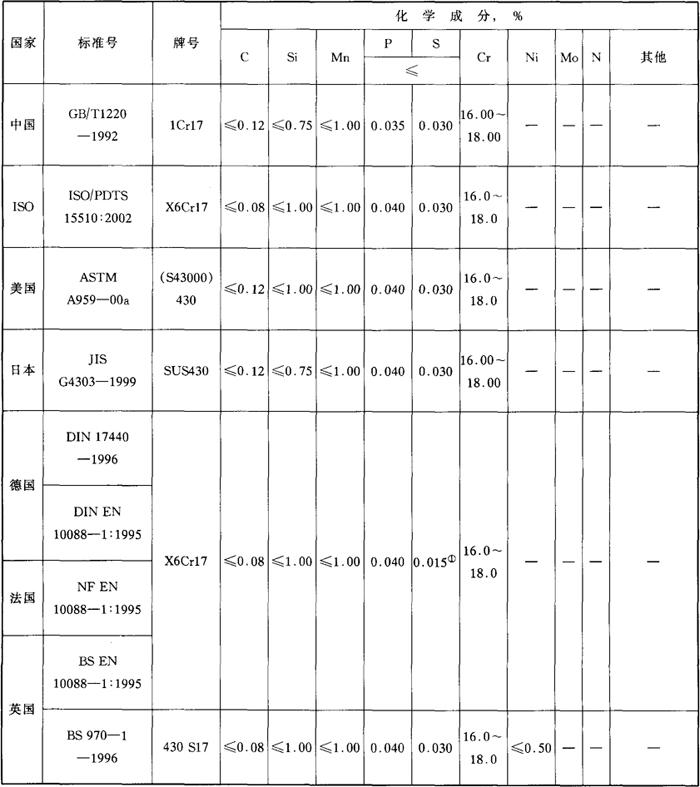

表3－101 国内外相应牌号及化学成分

注：①棒材、盘条、型钢以及相应的半成品，硫的最大含量为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

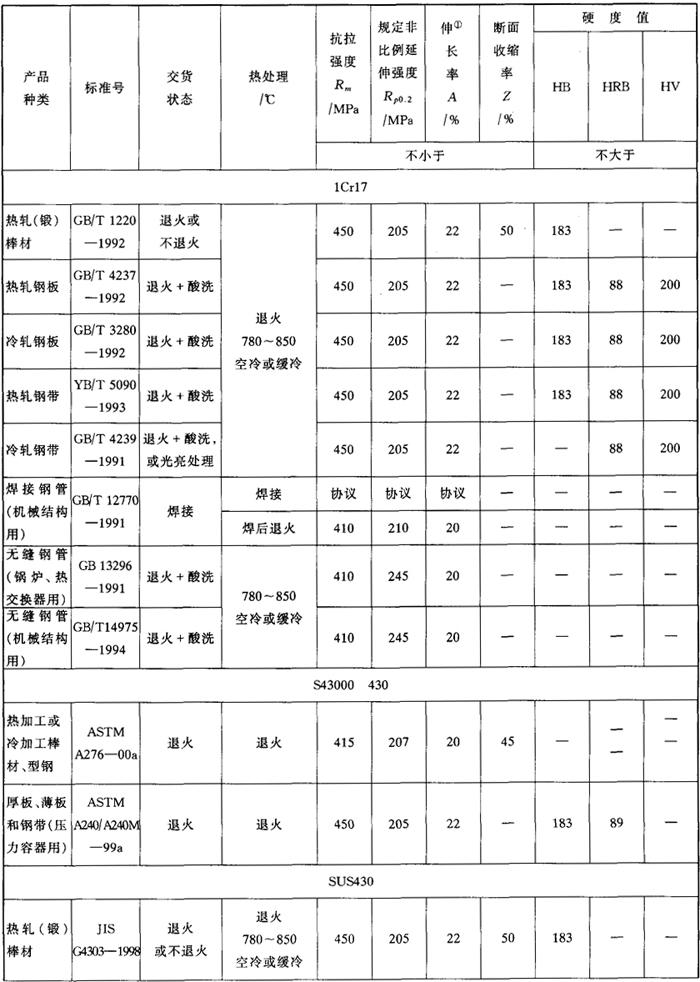

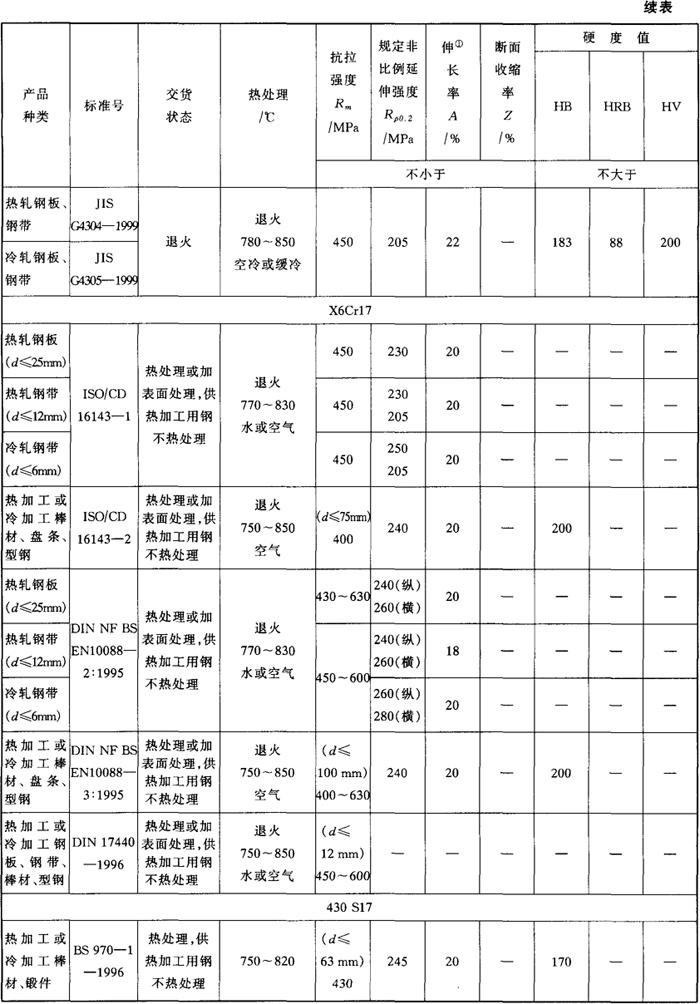

表3－102 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

当钢中含碳量较高、含铬量较低时有一定数量的珠光体。其室温脆性较大。在氧化性酸类溶液中有良好的耐蚀性，尤其是在稀硝酸中。

用于制造生产硝酸用化工设备，如吸收塔、硝酸热交换器、酸槽、输送管和罐，也可制造食品和酿酒等工业用容器、管道和餐具等。
