DGC型常压灌装机

---

(一)用途与特点

本机主要用于果酒、矿泉水、纯净水、牛乳、白酒等不含气饮料的灌装。适用于王冠盖的封盖，还具备铝质或塑料防盗盖的封盖功能，因而既适用于玻璃瓶，也适用于聚酯瓶的灌装。

(二)主要结构与工作原理

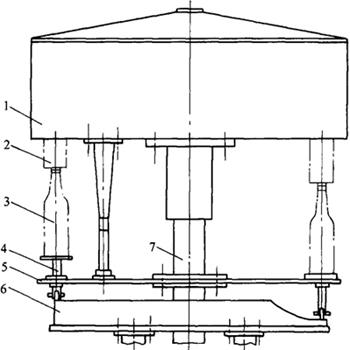

本机主要由灌装、封盖、控制箱和机体几大部分组成。图4－6－1所示为这种设备灌装部分的工作原理：瓶托转盘5和贮液缸1固定在中心轴7上，电动机经减速器(图中未画)带动中心轴转动，使瓶托转盘和贮液缸绕中心轴旋转。瓶托4除了绕中心轴公转外，还进行有规律的上升、停留和下降，这都受控于凸轮6。当放在瓶托上的瓶子在凸轮的作用下向上升起时，瓶口便紧贴灌装阀的喇叭口并将阀打开，料液则由于自身重量流入瓶内。瓶子灌装时间取决于容器容积和料液黏度。瓶子灌装到指定容积后，灌装阀门自动关闭，瓶子下降，并送去封盖。

图4－6－1 常压灌装机工作原理图

1－贮液缸 2－灌装阀 3－瓶子 4－瓶托 5－瓶托转盘 6－凸轮 7－中心轴

(三)几种常压灌装机的主要技术参数

几种常压灌装机的主要技术参数见表4－6－1。

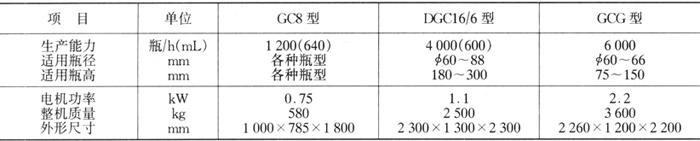

表4－6－1 几种常压灌装机主要技术参数

注：廊坊包装设备制造总公司生产。

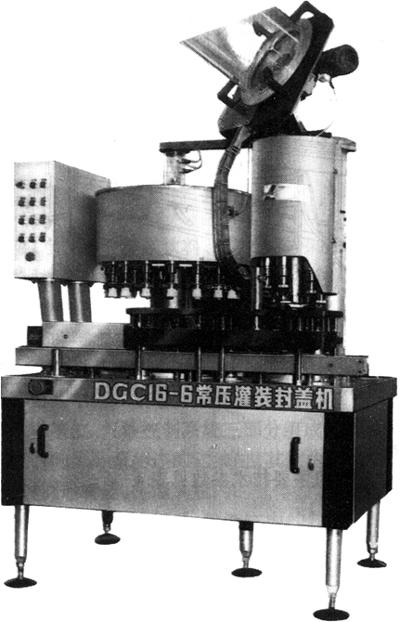

DGC16／6型灌装封盖机外形如图4－6－2所示。

图4－6－2 DGC16／6型常压灌装封盖机
