鼠笼型异步电动机能耗制动的计算

---

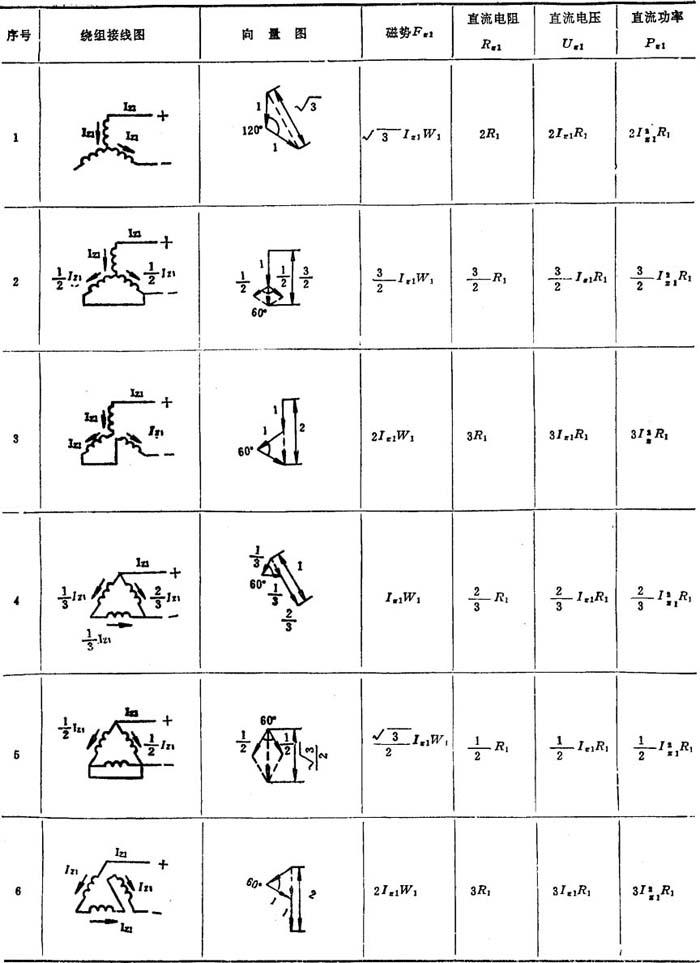

能耗制动时，为了向定子绕组通入直流电流I_e1，可采用表8．4－14中的各种接线方式。其中，前三种适用于绕组为星形接法的电动机，后三种适用于绕组为三角形接法的电动机。可以看出，在一定的直流电流下，绕组的接线方式不同，在定子中所产生的固定磁场的磁势F_z1也不同。例如，在前三种中，以第三种接线公式所产生的磁势最强，第一种次之，第二种最小。其制动的作用也各不相同。

过大的I_z1会使绕组过热，耗电增加，而且由于磁路饱和，其制动的效果的提高并不十分明显，故一般根据电动机的空载电流I₀，按下式选取

注：表中W₁和R₁为电动机每相定子绕组的匝数和直流电阻。
