限流式网槽设计计算实例

---

【例】 如图1－16－10所示，已知限流式网槽的网笼直径D=1．25m，抄宽B_m=2．10m，网槽宽B_V=2．22m，网内真空度H₀=0．1m，网内外水位比η=0．25，单网定量q=80g／m²，水分ω₁=7%，进浆浓度C=4g／L，要求网速V=50m／min=0．833m／s，浆料打浆度为50°SR，浆网速比Φ=0．86，假定纤维上网率Q=0．75，试计算：

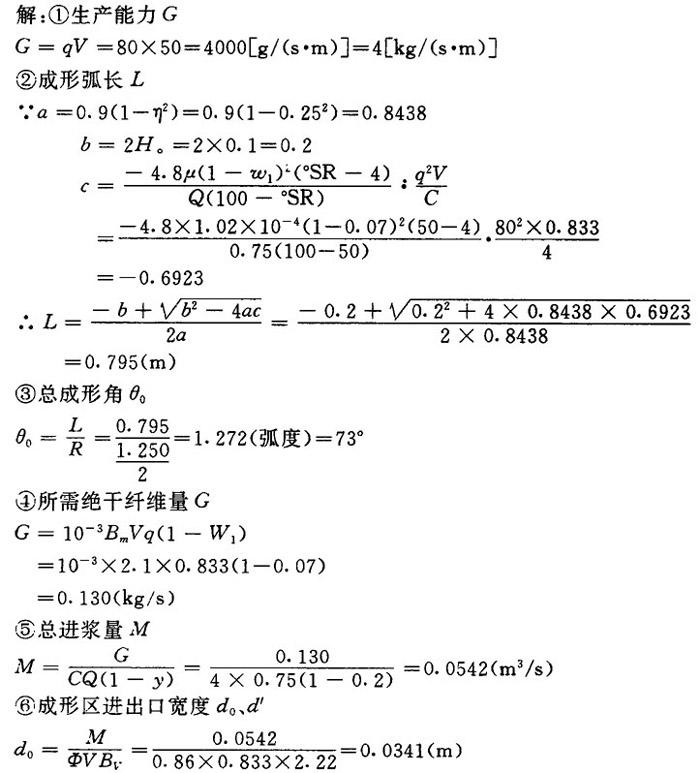

❶ 生产能力；
❷ 成形弧长L；
❸ 总成形角θ；
❹ 所需绝干纤维G；
❺ 总进浆量M；
❻ 成形区进出口宽度d₀、d^′；

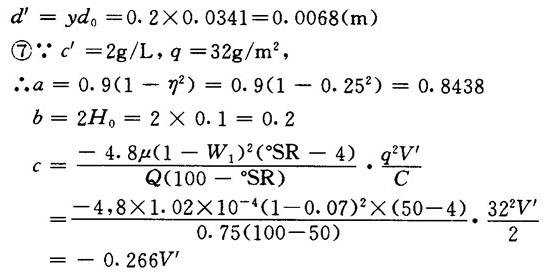

❼ 若用本例算得的限流式网槽，代替普通的活动弧形板式网槽，进浆浓度C=2g／L，生产32g／m²的薄页纸，其它条件不变时，试计算其车速可达到多少?

代入方程aL²+bL+c=0得：

0．8438×0．795²+0．2×0．795－0．266V^′=0

0．5333+0．159=0．266V^′

故：V^′=2．60(m／s)=156(m／min)
