链传动的布置和张紧方法

---

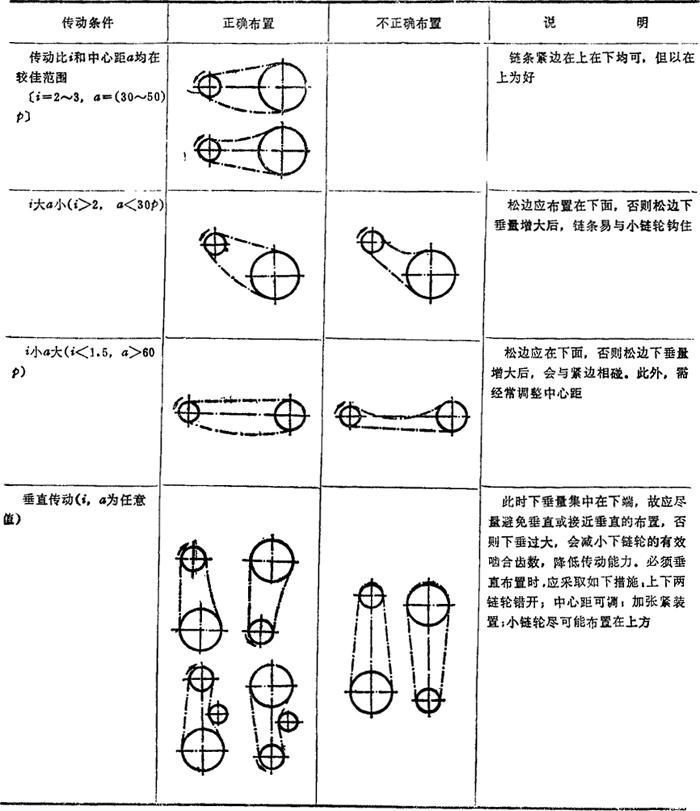

链传动布置在铅垂平面内的各种方式见表4．15-17。链传动一般应尽可能避免布置在水平面或倾斜面内，即铅垂平面内两链轮的中心连线最好成水平，或与水平面成60°以下的倾角。否则应考虑加托板或张紧轮，中心距也宜小。

表4．15-17 链传动的布置方式

注：当中心距a＞80P时，可在紧边和松边下方加支承惰轮或支承滑轨，或加中间轴，设计成多级传动方式。

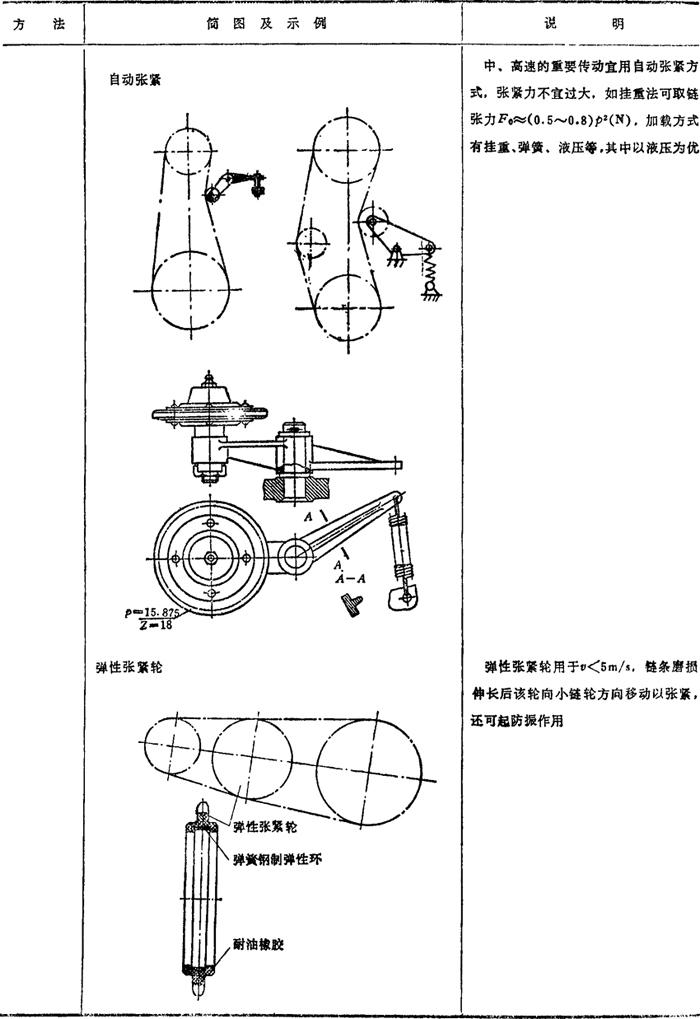

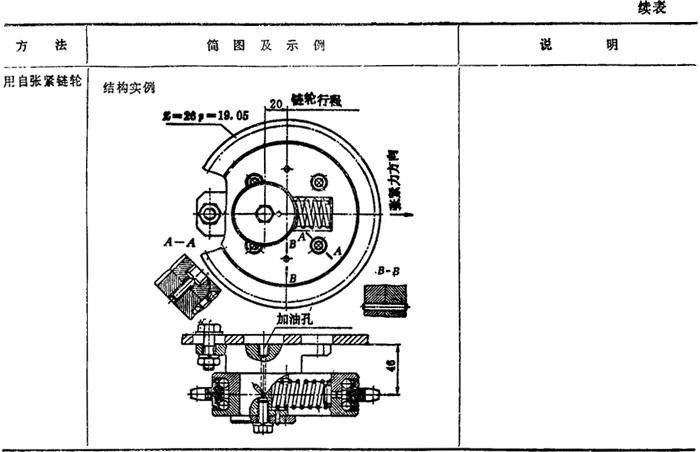

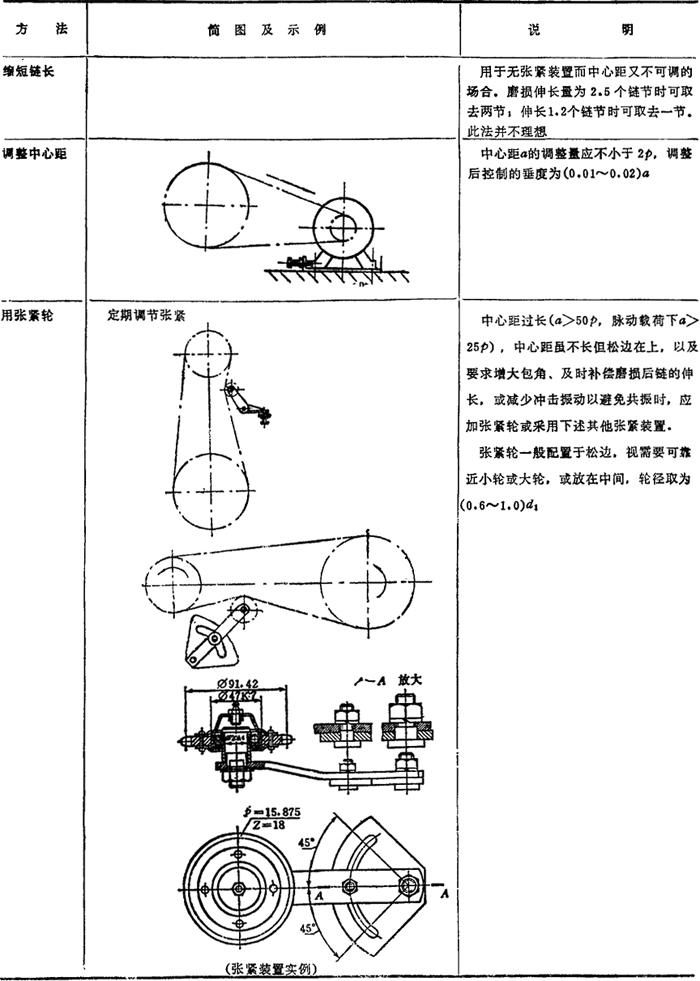

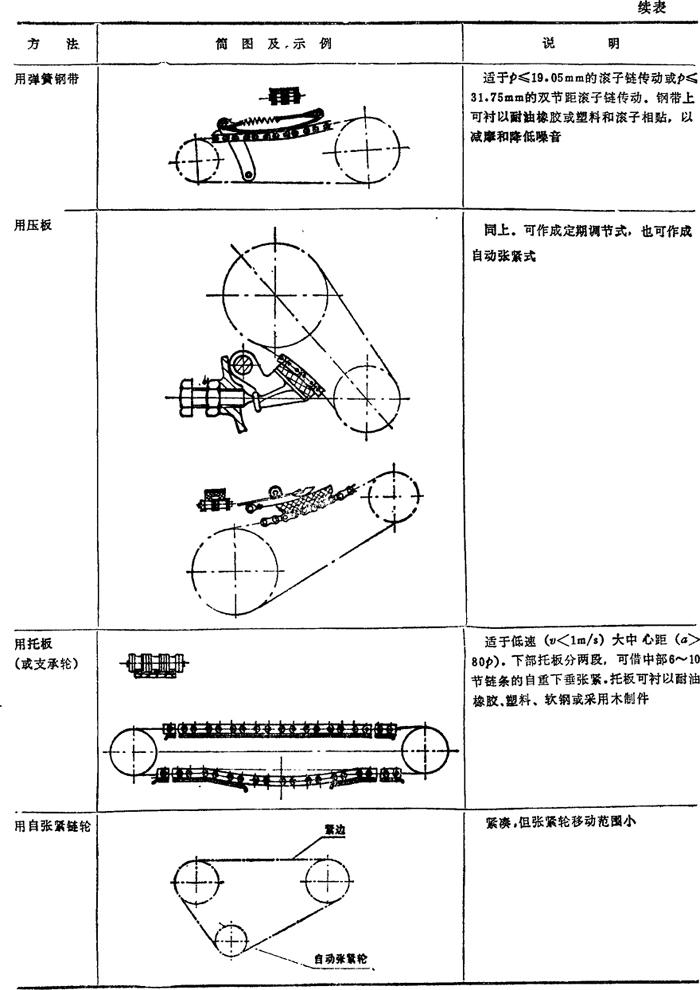

张紧是使链传动的松边有合理的垂度，补偿链条磨损产生的伸长，增加小链轮的啮合包角。对于经常反复起动或反转以及载荷变化、冲击、振动等使用场合，适当的张紧十分必要。否则将降低链传动的工作能力和寿命。张紧的方法见表4．15-18。

表4．15-18 链传动的张紧方法

注：
❶  表中p、a、d₁分别为链节距、中心距和小链轮直径。
