蓄能器的容积计算

---

蓄能器的容积是指气腔与液控的容积之和。对于气囊式蓄能器为充气容积。

(1)作储能用时的容积计算

A．有效排油量△V的计算

蓄能器在作储能用时，是与油泵一起供油，因而需要蓄能器排出的有效油量应按下式计算

(4)消除液压泵脉动降低噪声的蓄能器容积V₀的计算

这种蓄能器在一个脉动周期内，吸收瞬时流量高于平均流量的部分，而当瞬时流量低于平均流量时，又将其吸收的流量全部排出。在这个过程中蓄能器来不及与外界进行热交换，故可认为是绝热过程，可按式(28．2－3)来计算。

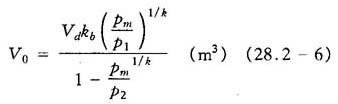

实际应用一般按以下经验公式计算

式中 V_d——泵单缸排量(m³)；

p₁、p₂——蓄能量最低、最高压力；

p_m——平均压力，

k_b——指数，单缸单作用泵：0．6

单缸双作用泵：0．25

双缸单作用泵：0．25

双缸双作用泵：0．15

三缸单作用泵：0．15

三缸双作用泵：0．06；

k——指数，对于氮气和空气k=1．4。

(5)作紧急动力源的蓄能器容积V₀的计算

A．有效排油量△V

这种蓄能器的有效排油量应等于在泵站停止供油后，仍需供应执行元件的压力油的总量。

式中 k₄——泄漏系数，可取k₄=1．2

ΣVi——泵站停止供油后仍需供给执行机构压力油量的总和。

B．蓄能器总容积V₀

这种蓄能器容积计算可根据实际情况，按其作用分别用式(28．2－2)(等温状态)和式(28．2－3)(绝热状态)计算。

(6)用于补偿热膨胀的蓄能器容积V₀计算

A．有效排油量△V

这种蓄能器用于吸收当油温升高时，封闭回路液体膨胀而增加的容积；当油温降低时，封闭回路液体收缩而减少的容积，蓄能器需排出油液进行补充。其排油量△V按(28．2－8)式计算。

△V=V_α(t₂－t₁)(α_v－3α) (28．2－8)

式中 V_a——封闭回路中油液的总容积；

t₁t₂——系统的初始温度和最高(或最低)温度(K)；

α_v——液体的体积膨胀系数(K^－1)；

α——管子材料的线膨胀系数(K^－1)。

B．蓄能器总容积计算

根据蓄能器工作状态按上述式(28．2－2)(等温状态)和式(28．2－3)(绝热状态)计算。
