纸机局部与总体速度不同步的原因及调整计算实例

---

【例】 某厂一纸机生产牛皮卡纸，发现纸页的速度与压光机的速度不同步，压光机的可控硅无级调速只能补偿10个传动比，调到极限仍断纸，生产被中断。试分析其原因并对其进行同步调整计算。

解：
❶ 原因分析计算

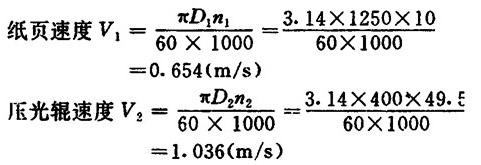

首先测量纸页和压光辊速度。测得数据，烘缸转速n₁=10r／min，供缸直径D₁=1250mm，压光辊转速n₂=49．5r／min，压光辊直径D₂=400mm。

故V₂＞V₁，纸页必然被拉断。

❷ 同步调整计算

a．求不断纸传动比并验证可控硅调速电机无法补偿速度差

不断纸的条件：降低压光辊的速度，使其与纸页的速度相等。

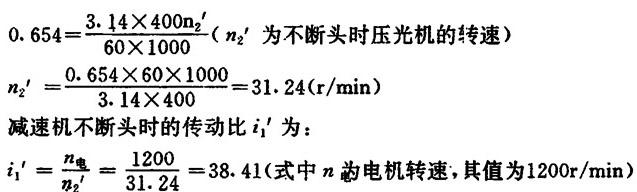

令V₂′=V₁(V₂′为不断头时压光辊的速度)即：

原减速机速比i=23．34

速比差△=i′₁－i₁=38．41－23．34

=15．07＞10

所以，调速电机无法补偿。

b．同步调整计算

调整的方法是改动原减速机中一对齿轮。

原减速机速比为：

为便于加工，更换模数小的那一组，即将81／18改为88／11，改后的传动比i₂为：

改后传动比i₂与不断头速比i₂之差为：

△_i′=i₂－i₁′=41．5－38．41

=3．09＜10

即在可控硅调速电机范围内，可使压光辊速度调到与纸页的速度相等。
