管道的热损失计算实例

---

［例］某厂从锅炉送入车问的蒸汽管为φ159×4．5mm，长度138m，输汽压力为784．5kPa(表压)，温度t=174℃，室外空气温度取年平均温度t₀=8℃，α₁=20934kJ／(m²·h·℃)，α₂=41．868kJ／(m²·h·℃)，钢管的导热系数λ=196．7796kJ／(m·h·℃)，汽管内径r₁=75mm，外径r₂=79．5mm，岩棉厚度δ=50mm。求：
❶ 无保温裸管热损失；
❷ 岩棉保温后热损失；
❸ 热损降低率；
❹ 节约标煤量。

解：

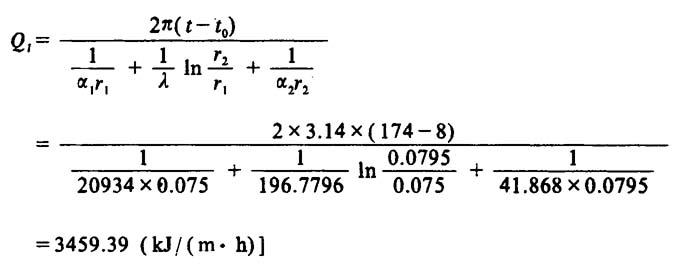

❶ 无保温裸管热损失Q₁

根据式 4－2－259得：

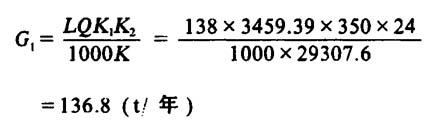

年损失热折标煤量：

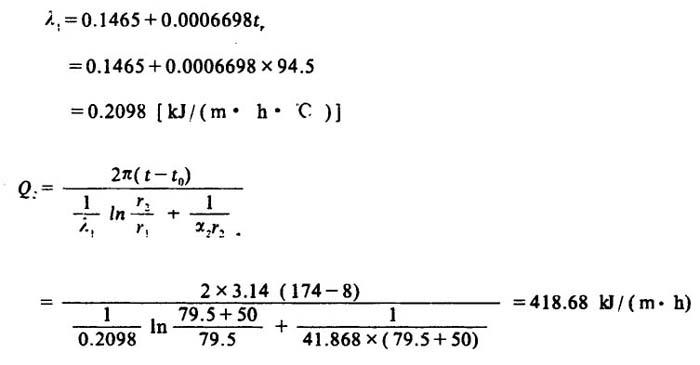

❷ 采用岩棉保温后热损失Q₂

已知保温层厚度为50mm，外表温度t₁=15℃，故：

岩棉的导热系数λ₁为：

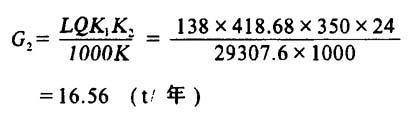

年损失折标煤量G₂：

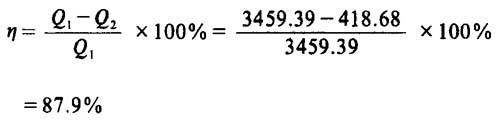

❸ 热损降低率η

❹ 年节约标煤量G
