用电设备的避雷针保护范围计算

---

［说明］纸厂防雷可分为两种情况，一是防止雷电的进行波，保护电力设备；其二是为建筑物防雷，以达到保护建筑物的目的。不同避雷针有不同的保护范围，单支避雷针的保护范围可按下式计算。

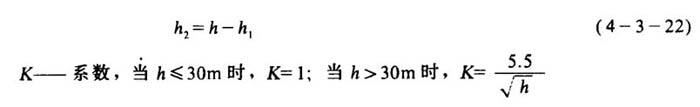

式中 R——避雷针的保护半径(m)——

h——避雷针的高度(m)

h1——被保护物的高度(m)

h2——避雷针的有效高度(m)

［注意］对双支及多支避雷针的计算，可参考《制浆造纸工业电气设计手册》等资料。
