熔断器

---

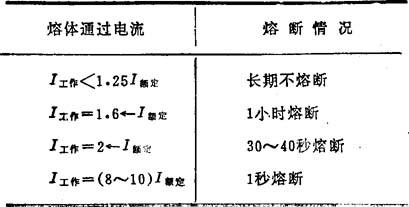

熔断器是最简便的电器设备短路保护装置。熔断器内装有由铅、锡、铜、银、锌等成份的合金制成的低熔点熔体。熔断器串接在电路中，正常工作时，电路电流小于或等于熔断器熔体的额定电流，熔体产生的温度远小于熔体熔点温度；当电路发生短路时，电流大增，熔体的温度迅速升高。使熔体熔断而切断故障电路。熔断器的主要技术参数有额定电压、额定电流和熔体额定电流等级(指熔体长时间通过而不熔断的电流)。熔断器熔体的熔断时间与通过的电流值有关。熔体通过的电流值与熔断时间的关系曲线称熔断器保护特性曲线。各类型号熔断器的保护特性曲线不完全相同，综合性近似表示可建立下述关系：

从其特性可知，熔断不能作为电动机过载保护电器。熔断器熔体额定电流的选取方法是：对于照明用电或电阻性负载电路，熔体额定电流应略大于负载电流；对于单台电动机，熔体额定电流为1．5～3倍电动机额定电流；对于多台电动机，熔体额定电流为1．5～3倍最大电动机额定电流加其余各台电动机额定电流之和。

常用低压熔断器的型号、规格见表8．2－44。

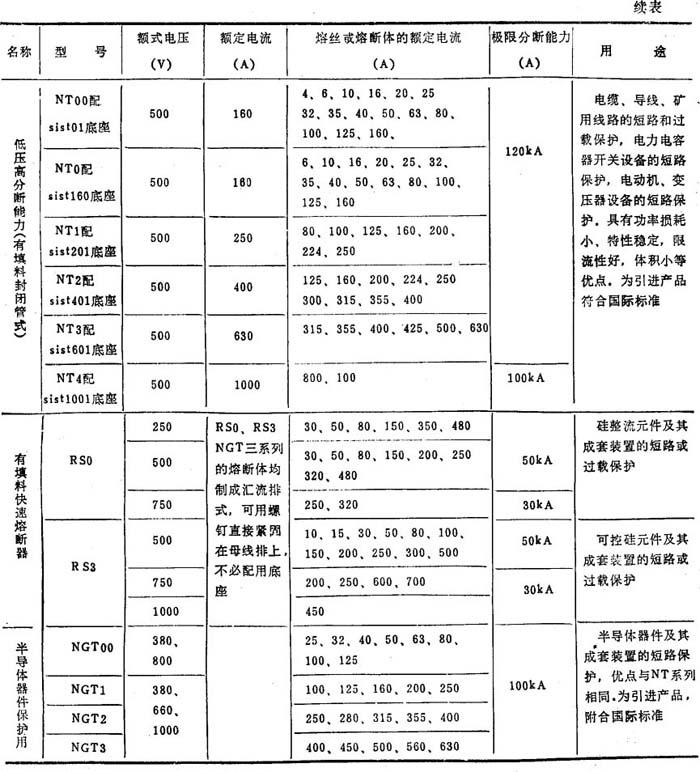

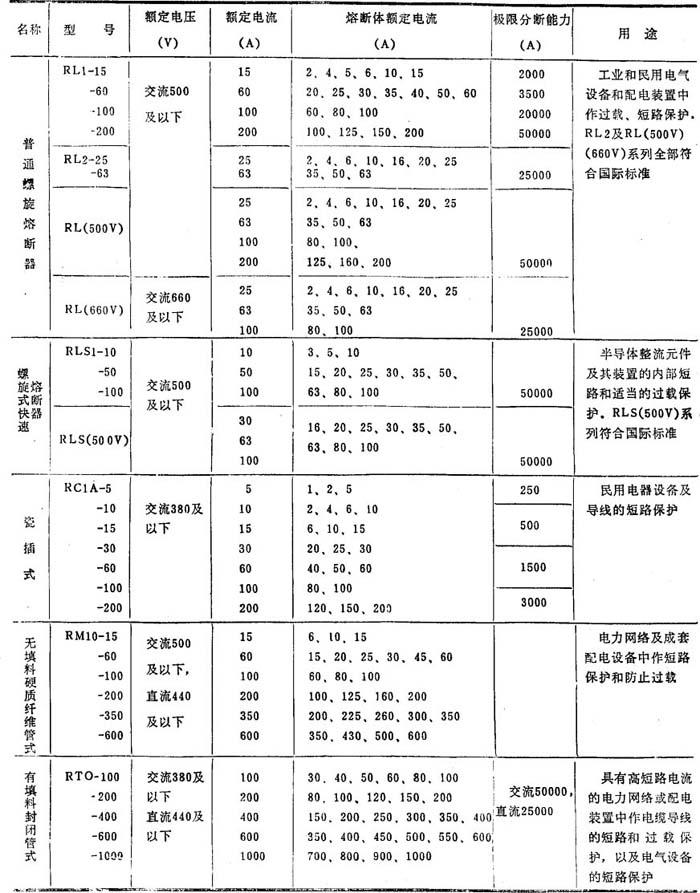

表8．2－44 常用熔断器型号、规格
