滚动轴承的静强度计算

---

不转动、低速旋转或缓慢摆动的轴承的承载能力，受滚动体和内、外圈接触表面过度的塑性变形的限制，此时应按静强度选择轴承的型号。对于转速较高的轴承，如有短期的严重过载，也应进行静强度校核。其计算公式为：

C_0r≥S₀P_0r (4．10-13)

C_0a≥S₀P_0a (4．10-14)

其中P_0r取 P_0r=X₀F_r+Y₀F_a (4．10-15)

和 P_0r=F_r (4．10-16)

中的较大值(各类铀承的P_0r计算式可参见该类轴承性能表)。对的推力轴承：

P_0a=2．3F_rtga+F_a (4．10-17)

式中为径向额定静载荷，适于向心轴承，见表4．10-6、4．10-18～4．10-27；C_0a为轴向额定静载荷，适于推力轴承，见表4．10-28、4．10-29、4．10-96；S₀为静强度安全系数，见表4．10-13；P_0r为径向当量静载荷，适于向心轴承；为轴向当量静载荷，适于推力轴承，时用式(4．10-17)，a=90°则；F_r为轴承承受的径向载荷；F_a为轴承承受的轴向载荷；X₀为当量静载荷的径向系数，见表4．10-14或表4．10-18～4．10-27：y₀为当量静载荷的轴向系数，见表4．10一14或表4．10-18～4．10-27。

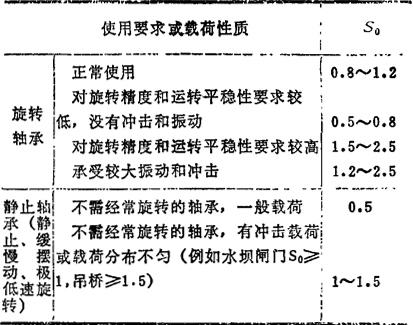

表4．10-13 滚动轴承的静强度安全系数S。

注：
❶  推力调心滚子轴承，无论旋转与否，均取S₀≥2。对旋转轴承，滚子轴承比球轴承的S₀值取得高，一般均不小于1。

❷  与轴承配合部位的座体刚度较低时，应取较高的安全系数，反之取较低的值。

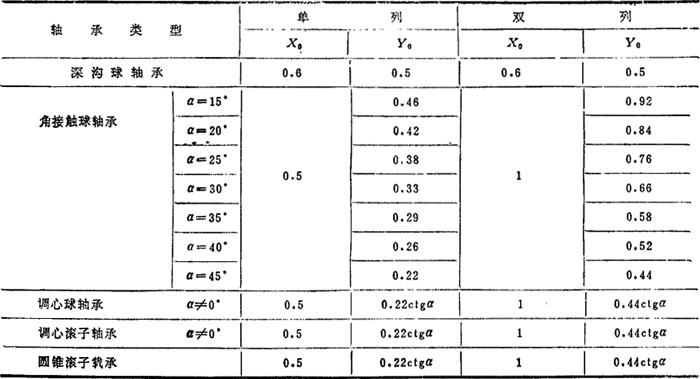

表4．10-14 滚动轴承的X₀和Y₀值

注：
❶  对于两个相同的深沟球轴承或角接触球轴承或圆锥滚子轴承，以”背对背”或“面对面”成对安装在同一轴上作为一个整体运转时，计算其径向当量静载荷时用双列轴承的X₀和y₀值，F_r和F_a取为作用在该支承上的总载荷；而“串联”安装时用单列轴承的X₀和Y₀值，F_r和F_a也取为作用于该支承上的总载荷。

❷  表中a为公称接触角。

对于a=0且仅承受径向载荷的圆柱滚子轴承，P_0r=F_r。对于具有挡边而能承受一定的轴向载荷的这类轴承，其承受轴向载荷的能力随轴承的设计和使用情况而有颇大的变化，故当量静载荷的计算方法应按实际情况而定。
