水力坡度法

---

［说明］上述摩擦系数法计算比较繁琐，可通过引进水力坡度i的概念使计算直管阻力的方法简化。水力坡度i表示流体在管道中每流动1m所消耗的压力损失，与管道的材质、管壁粗糙度、管径大小、介质温度等有关。i的值是在特定条件下，通过实验计算求得的，在实际工作中，为使计算工作进一步简化，可直接从已编制好的管径计算表中查取，参考表2－5－7～表2－5－10。

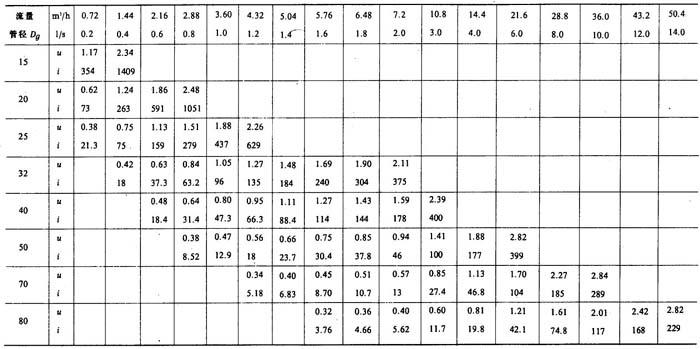

表2－5－7 给水钢管计算表

注：u－流速(m／s)

i－单位管长压力损失(mmH²O／m)

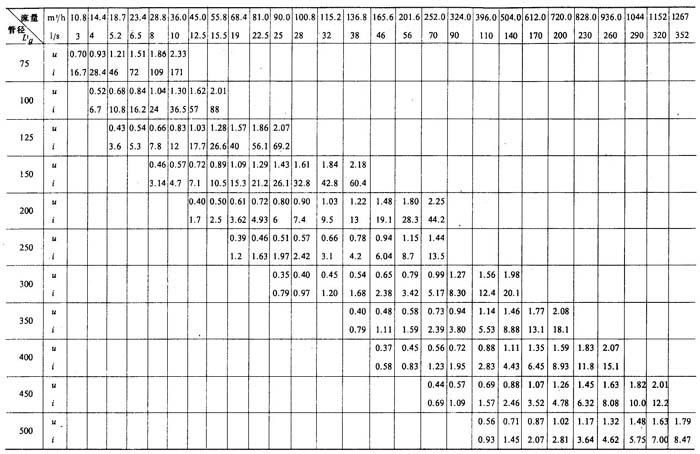

表2－5－8 给水铸铁管水力坡度i计算表

注：u－流速(m／s)

i－单位管长压力损失(mmH₂0／m)

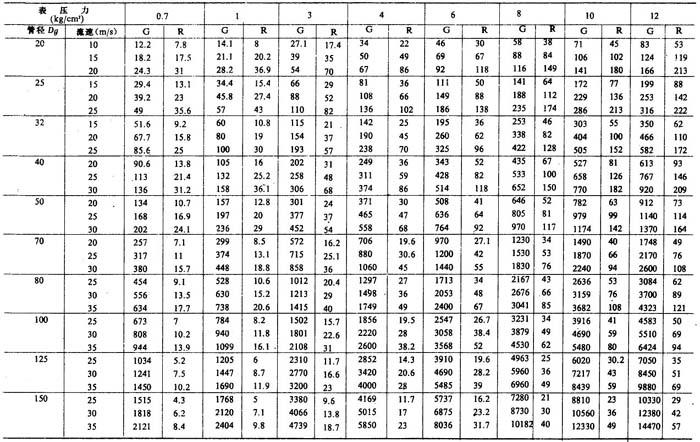

表2－5－9 蒸汽管道水力坡度i计算表

注：G－流量(kg／h)

R－单位管长的压力损失(mmH₂O／m)

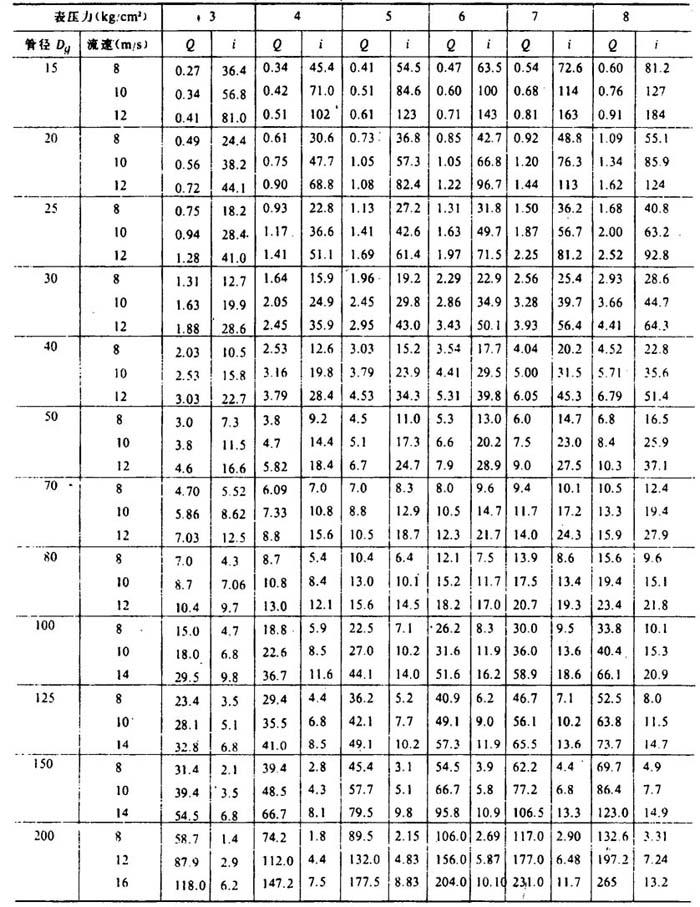

表2－5－10 压缩空气管道水力坡度i计算衰

注：Q－流量(m3／min)；i－单位管长的压力损失(mmH₂O／m)

［注意］在表2－5－7给水钢管计算表中，管径只列到D_g80，对于更大的管径，可从表2－5－8给水铸铁管计算表中查阅。由于钢管的内径较同规格的铸铁管稍大，管壁也较光滑，所以，按铸铁管查得的流速u和单位管长压力损失i，应加以修正，修正系数见表2－5－11

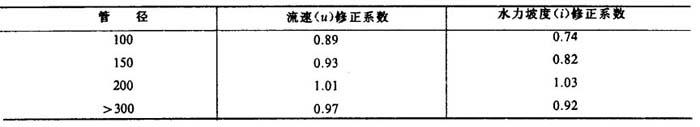

表2－5－11 使用钢管时的修正系数

式中 H₁——直管阻力(mH₂O)

i——水力坡度，即单位管长的阻力(mmH₂O／m)

L——管道长度(m)
