桨叶式渗出器

---

1．结构和性能

目前已研制成生产能力为100吨／日的桨叶式连续渗出器，其结构见图3－8。

桨叶式渗出器为一卧式单轴旋桨推进的渗出设备。无热烫系统。

器内空心轴上焊有与固定于器壁上的导向板成反向螺旋排列的旋桨。每个断面上有四个旋桨和四个导向板，沿器体长度有36～37排旋桨及导向板。

在旋桨及导向板的作用下，菜丝呈螺旋状运动，反复地浸入液面下，逐渐完成糖分的渗出过程。

器壁分成四段，每段的下半部有加热夹套。废丝用耙丝机排出器体外。

小型桨叶式渗出器的生产试验表明，它同双螺旋渗出器具有大致相同的工艺效果。

2．设备规格

桨叶式渗出器的技术规范见表3－25(生产能力为设计能力)。

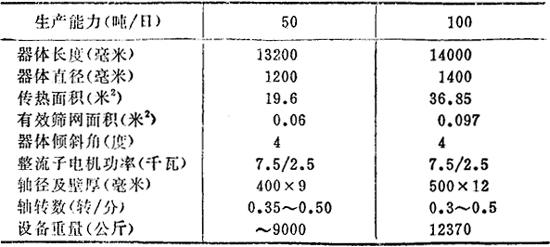

表3－25 桨叶式渗出器技术规范
