机动喷雾器的构造和工作原理

---

以WFB－18A型背负式喷雾喷粉机为例。

(一)构造

WFB－18A型背负式喷雾喷粉机主要由机架、离心式风机、药箱、喷管组件、喷头、发动机等部件组成，如图7－4所示。

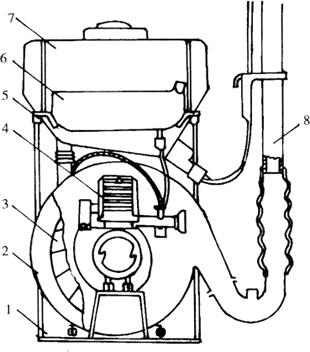

图7－4 WFB－18A型背负式喷雾喷粉机

1．下机架 2．离心式风机 3．风机叶轮 4．汽油机 5．上机架 6．油箱 7．药箱 8．喷洒部件

(二)工作原理

1．喷雾原理 喷雾原理如图7－5所示。WFB－18A型背负式喷雾喷粉机工作时，风机叶轮由汽油机轴带动旋转，高速气流经进风阀、进气塞、软管、滤网、出气口进入药液箱，以增大药液箱内压力，使药液在风压的作用下经输液门、出水塞接头、输液管进入喷头，再从喷头周围的小孔流出。流出的药液受喷管内高速气流的冲击作用将药液破碎成很细的雾粒，并受高速气流的吹动弥散至远方。

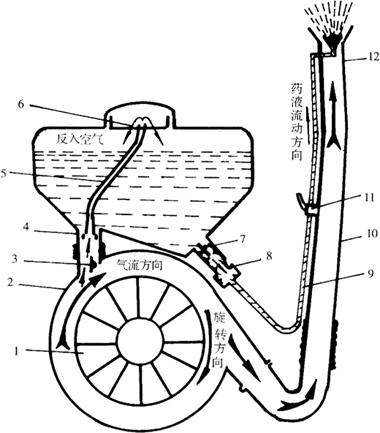

图7－5 WFB－18A型背负式喷雾喷粉机喷雾工作原理

1．风机叶轮 2．风机壳 3．挡风板 4．进气胶塞 5．进气软管 6．滤网 7．粉门 8．出水胶塞 9．输液管 10．喷管 11．开关手把组合 12．喷口

2．喷粉原理 喷粉原理如图7－6所示。喷粉部件除风机、药箱外，还有吹粉管和喷粉管装置。风机叶轮旋转产生的高速气流，大部分流向喷管。另一部分流经进风门进入吹粉管。从吹粉管周围的小孔吹出，使药粉松散，并送向粉门口，经输粉管吸入弯头和喷管，被从风机来的高速气流吹出。由于药箱支架与汽油机是刚性连接，利用汽油机工作时的振动作用，使粉箱内粉剂下落，不致产生架空。

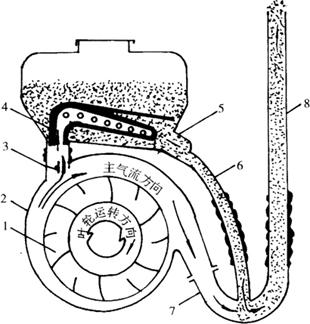

图7－6 WFB－18A型背负式喷雾喷粉机喷粉工作原理

1．风机叶轮 2．风机外壳 3．进风门 4．吹粉管 5．粉门口 6．输粉管 7．弯头 8．喷管
