机头

---

异型材成型机头(亦称为模具)可分为三大类：孔板式、多级式和流线型；而流线型模具中又可分为段式和整体式两种。

(一)孔板式机头

孔板式机头的特点是结构简单、成本低、制造快、调整及安装容易。这种机头的结构见图12－3。该机头的缺点是不能加工热敏性塑料。

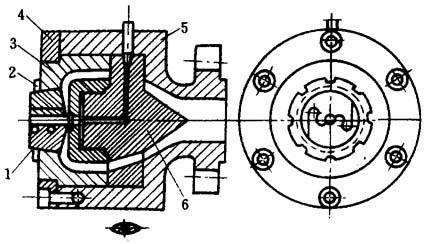

图12－3 孔板式异型材机头结构

1－口模板 2－锁紧螺母 3－模座 4－压环 5－模体 6－鱼雷体

(二)多级式机头

多级式异型材机头如图12－4所示，流道的逐渐变化是由多块孔板经串联构成。每块孔板经单独加工其外形，且其走向平行于每一块孔板的轴线；仅于每块孔板的入口边缘有倒角。这种机头具有简便易行，但仍不能适应热敏性塑料。

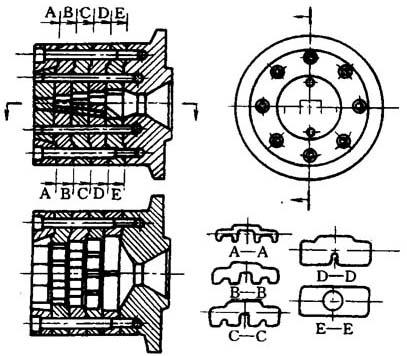

图12－4 多级式异型材机头结构

(三)流线型机头

流线型异型材机头如图12－5所示，整个流道无任何“死点”，截面持续减小，直到成型区达恒定增加，能获得最佳型材质量。但机头流道加工较苛刻，须经过特殊加工制成。

流线型机头型腔剖面结构见图12－6。

由图12－6可知，该机头防止了塑料的滞流，可成型热敏性塑料。

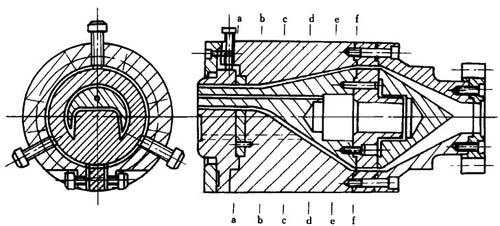

图12－5 流线型异型材机头结构

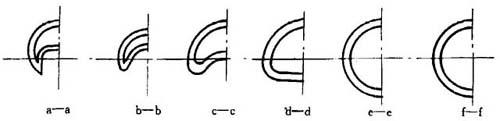

图12－6 流线型机头型腔剖面结构
