机房样线

---

确定完井道样线后，下一步就需要通过井道样线，将曳引点引到机房内。机房内的设备将依靠曳引点来确定安装位置。

曳引点从样架上引到机房的方法如图3．8－1(a)所示。

参照图3．8－1(b)，使用线锤挂在水平尺上，水平尺跨过机房曳引孔，让线锤经机房曳引孔垂直对准样板上的曳引点，在机房楼板上画出直线A。将水平尺旋转90°，类似地在机房楼板上画出直线B。

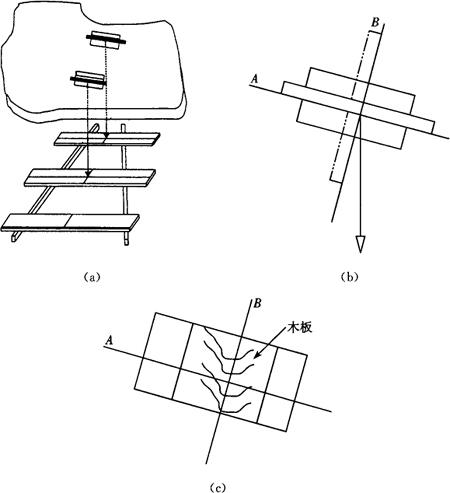

图3．8－1 机房样线定位示意

如图3．8－1(c)所示，在曳引孔中紧固地添入一适当大小的木板，连接在机房地面画好的A、B两直线，其在木板上的交点即为曳引点。

检查机房预留孔是否满足机房平面图要求，使曳引点到楼板的净距离符合图纸标准。若小于规定值，则要修改预留孔。

在完成各项安装前的准备工作后，就要进入正式安装程序。标准电梯安装程序见图3．8－2，详细电梯安装流程见表3．8－1。

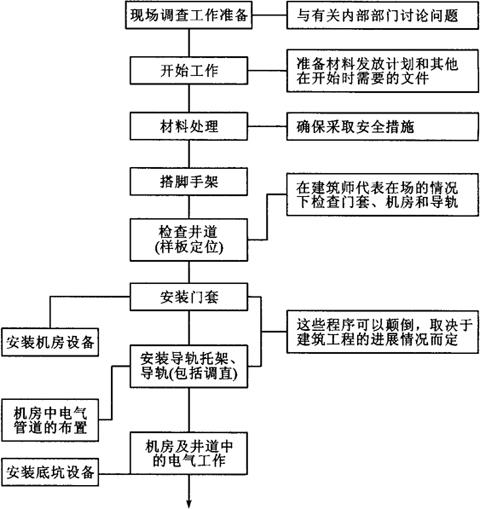

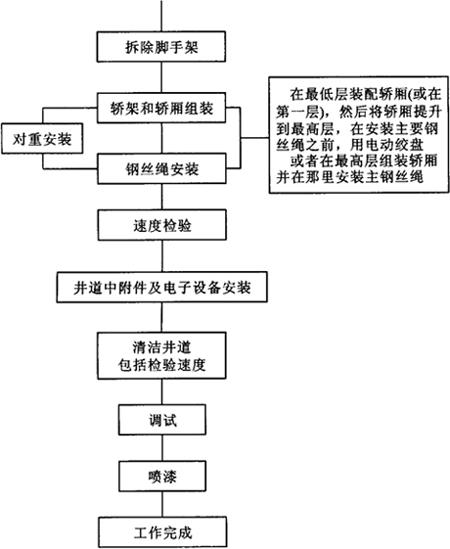

图3．8－2 标准电梯安装程序框图

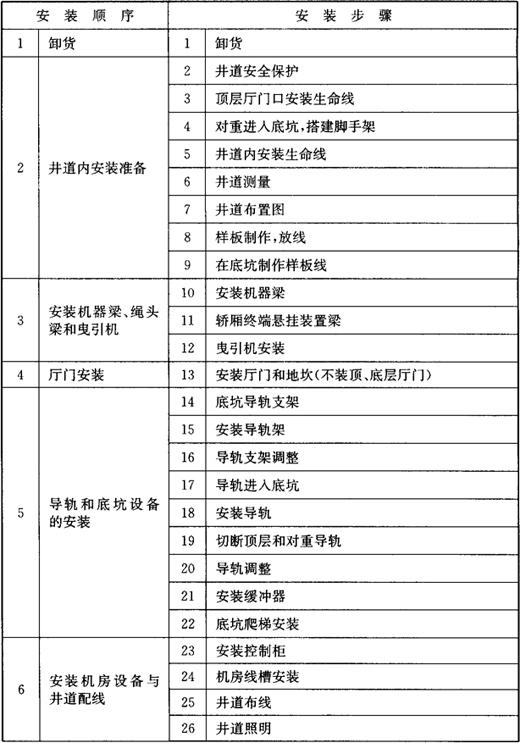

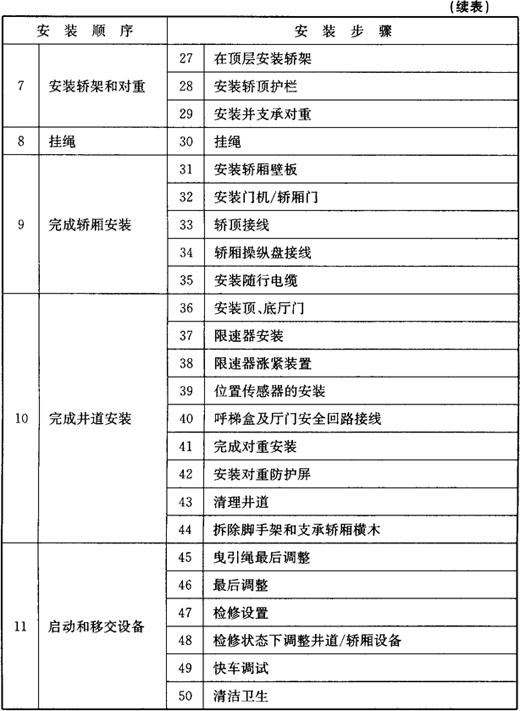

表3．8－1 详细电梯安装流程
