材料的强度

---

由于拉伸试验易于进行，故许多金属的强度数据均从拉伸应力—应变曲线获得；而混凝土等，则进行压缩试验。对于塑性可锻的金属材料，其压缩强度与拉伸强度十分相近，无太大差别(也有例外)，但其他材料则拉伸强度与压缩强度差异较大，应予注意，见表2．4－4。应该指出，钢材的拉伸与压缩的强度虽然相近，但轧压的板材、管材等常显示出性能各向异性，即沿轧制方向与垂直于轧制方向的强度，塑性等常有差异，选用时应予考虑。

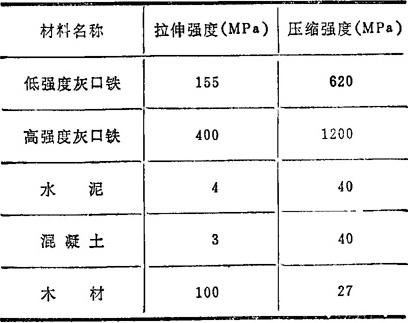

表2．4－4 材料的拉伸强度与压缩强度

材料的强度级别，要因材料性质而异。例如σs=1000MPa，对钢而言是高强度；σ_s=500MPa，对于经热处理的钢是低强度，而对于铝合金则属高强度范围。为此，必须规定有比较客观的标准。一般认为，σ_s＜E／300属于低强度材料；σ_s＞E／150属于高强度材料，其中E为该材料的弹性模量。
