寄存器

---

寄存器用于暂时存放数据或指令，分有数码寄存器和移位寄存器。

图8．3－53所示是用D触发器组成的四位数码寄存器。A₃A₂A₁A₀为待存数据，送至各触发器的D输入端。当接收脉冲正沿到达时，待存数据送入寄存器，使Q₃Q₂Q₁Q₀=A₃A₂A₁A₀。当取数脉冲到达时，将所存数据取走。

数字计算机进行算术和逻辑运算时，常常需要把数据向左或向右移位。根据移位方向，常把移位寄存器分成左移、右移和双向移位三种。图8．3－54所示为既能左移又能右移的双向移位寄存器，其移位方向由K端控制。当K=1时。为左移；K=0时，为右移。

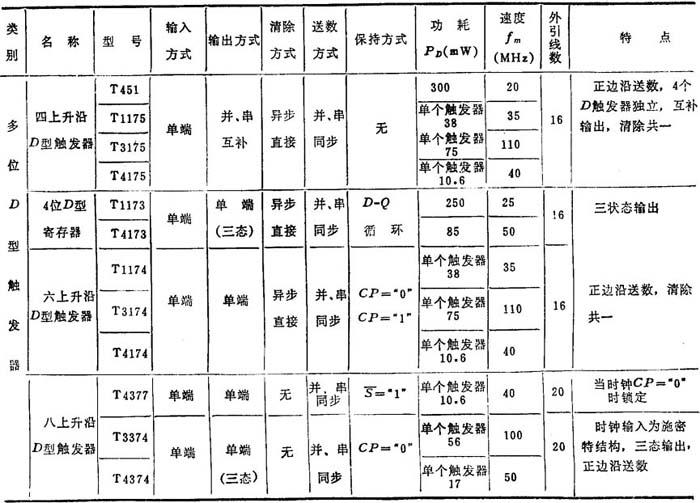

常用的国产TTL集成电路寄存器和移位寄存器的型号和主要功能特点见表8．3－50。

表8．3－50 寄存器和移位寄存器的功能、特性和特点
