塑料成型模具分类及其结构

---

(一)塑料成型模具分类

塑料成型模具的类型根据成型方法可分成图2．1－2所示几种类型。

(二)塑料成型模具的结构及其组成

1．注射模机构及其组成

注射成型所用的模具简称为注射模。注射模主要用于热塑性塑料制品的成型，近年来也越来越多地用于热固性塑料成型。注射成型在塑料制品成型中占有很大比重，约占塑料成型模具半数以上。

(1)注射模的基本类型

注射模根据其结构特征可分为单分型面注射模(两板模)、双分型面注射模(三板模)、垂直分型面注射模(哈夫模)等三种基本类型。

(2)注射模的结构组成(表2．1－2)

表2．1－2 注射模的结构组成

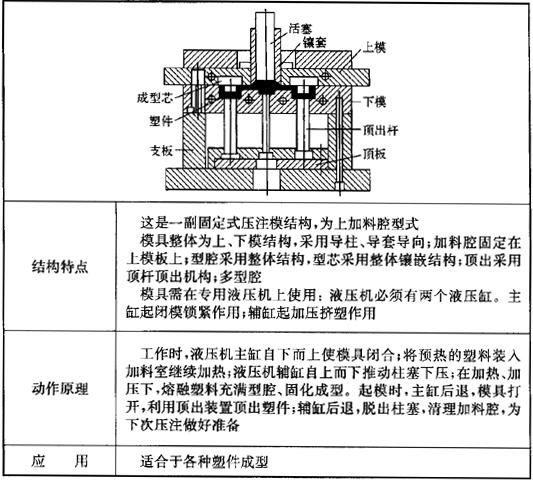

4．挤出成型机头结构及其组成

挤出成型所用的模具称作挤出成型机头。挤出成型机头主要用于热塑性塑料制品成型，也可用于部分热固性塑料的成型。挤出成型因具有效率高、投资小、操作简单、占地面积小、环境清洁、可以连续生产等优点而被广泛采用。

(1)挤出成型机头的基本类型

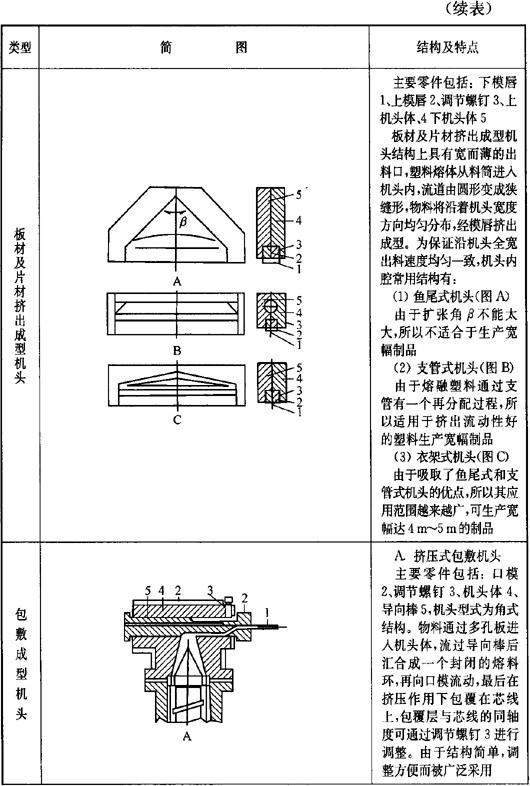

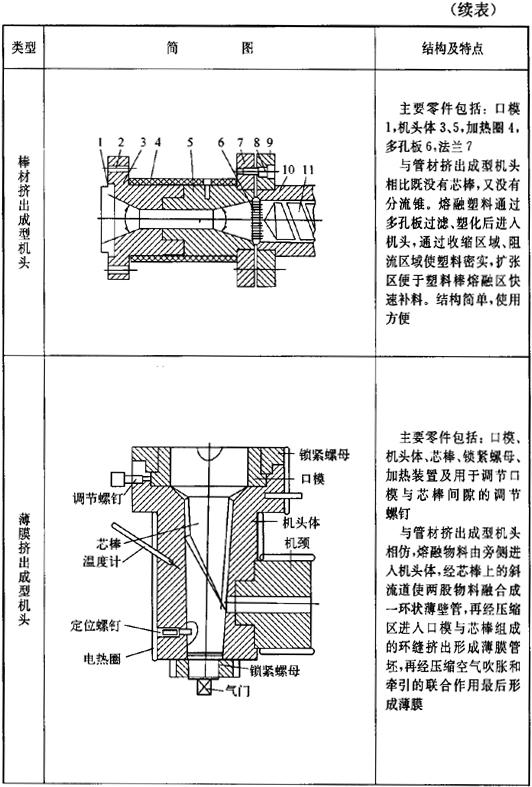

挤出成型机头根据挤出制品的形状可分为管材挤出成型机头、棒材挤出成型机头、薄膜挤出成型机头、包敷成型机头、板材及片材挤出成型机头、异型材挤出成型机头及造粒机头等七大类。

(2)挤出成型机头的结构组成(表2．1－19)

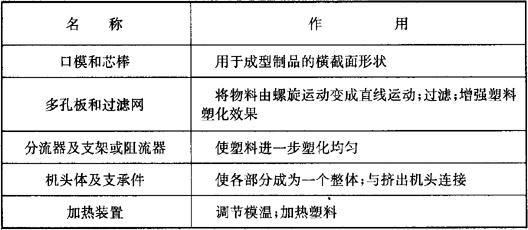

表2．1－19 挤出成型机头的结构组成

(3)典型挤出成型机头结构(表2．1－20)

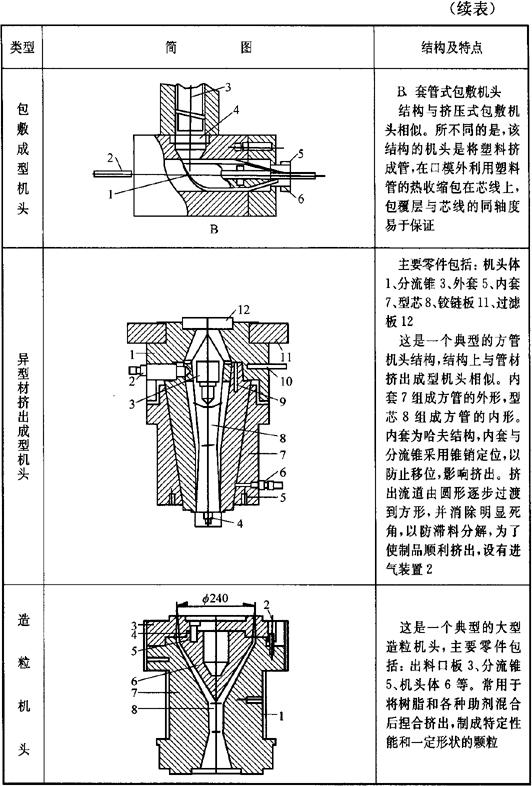

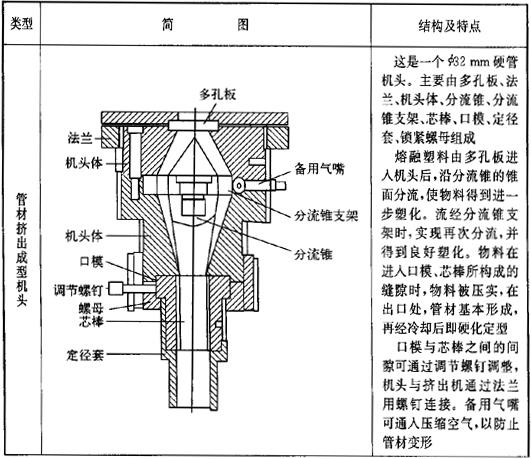

表2．1－20 典型挤出成型机头结构

5．吹塑成型模结构及其组成

吹塑成型(又称中空成型)所用的模具称作吹塑模。吹塑模主要用于热塑性塑料中空制品的成型。成型设备不同，模具的形状、结构也不同。根据模具的工作情况，可将其分为两种类型：手动铰链式吹塑模和平行移动式吹塑模。典型的吹塑模结构见表2．1－21。

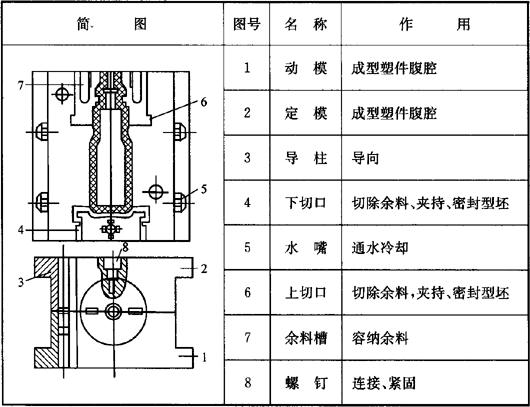

表2．1－21 典型吹塑模结构

6．真空／压缩空气成型模结构及其组成

真空／压缩空气成型均是根据差压原理成型塑件的方法，其模具结构基本相同。所不同的是，真空成型模具上的抽气孔在压缩空气成型模中作为排气孔用。该类模具主要用于热塑性塑料包装制品的成型。

典型的真空／压缩空气成型模结构见表2．1－22。

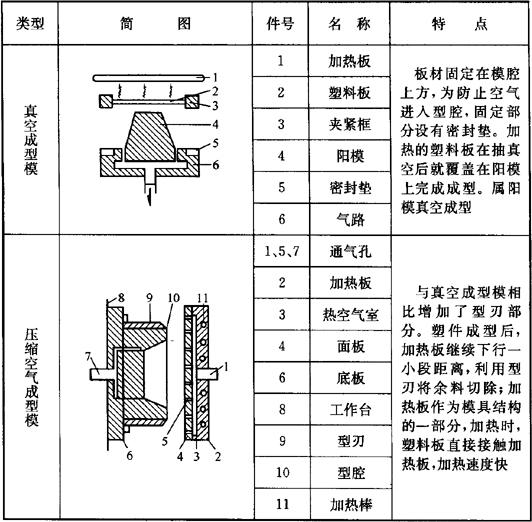

表2．1－22 典型的真空／压缩空气成型模结构

7．发泡模结构及其组成

采用各种发泡方法成型塑料制品所用的模具称为发泡成型模。发泡成型模不仅用于热塑性塑料制品的成型，而且也用于热固性塑料制品的成型。发泡成型的塑料制品由于有气相的存在，具有密度低、可防止空气对流、不易传热、能吸音、隔震等优点而被广泛采用。

(1)发泡成型模的基本类型

发泡成型模根据所采用的成型方法可分为泡沫塑料注射模、泡沫塑料压缩模、泡沫塑料挤出模、泡沫塑料压延模等。

(2)典型发泡模结构(表2．1－23)

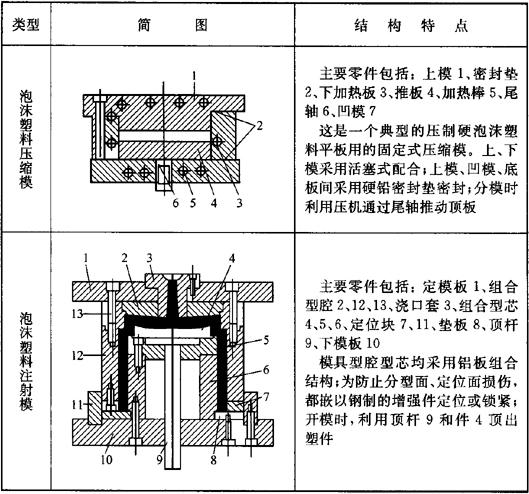

表2．1－23 典型发泡模结构
