重力沉降室

利用重力的作用，使直径较大的尘粒从气流中分离出来的除尘设备，称为重力沉降室。
在静止的空气中，细小的尘粒以等速度沉降。在沉降过程中除受重力的作用外，还受到空气的浮力和阻力的作用。对于球形尘粒来说，所受阻力(P)的大小与尘粒直径(d)、沉降速度(v)和空气动力粘滞度(μ)有关，即

P=3πμvd

这就是Stokes（斯托克斯）定律。根据该定律，当阻力等于重力与浮力之差时，尘粒在空气中的沉降速度(v)为：

式中g为重力加速度(m/s2),ρD和ρG分别为尘粒和空气的密度(kg/m³)。
由于ρD通常比ρG大得多，上式可简化为：

当含尘的气流通过横截面较大的空间(图1)时，水平气流速度(vH)急剧降低，尘粒因受重力作用逐渐与气流分离而沉降。由于尘粒下降至沉降室底部需有一定时间，因此沉降室须有一定的长度(1)，使尘粒随气流通过沉降室时能沉降于室底。气流在沉降室内停留的时间应比尘粒从沉降室顶部降至沉降室底部所需的时间长一些，即

式中H为沉降室高度(m),VH一般为0.3～1.0m/s，常用0.6m/s。

图1 重力沉降室（平面图）

重力沉降室能捕集的最小尘粒的直径(dmin)为：

为了提高除尘效率，可在重力沉降室内设置不同形状的挡板(图2)，除重力作用外，利用碰撞，涡旋等作用，促使尘粒与气流分离。

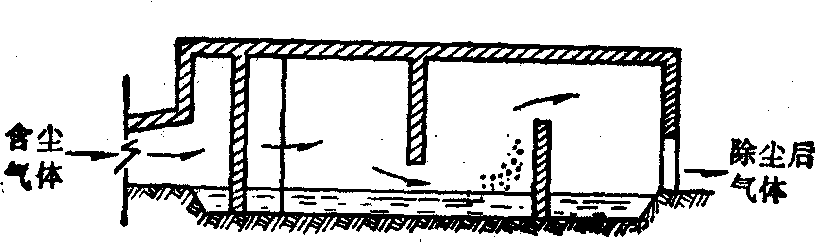

图2 重力沉降室

重力沉降室的底部（灰斗）可设水池，防止沉降下来的尘粒再度飞扬而随气流流往沉降室外。水池应有清灰设备。
重力沉降室构造简单，可少用或不用钢材。但由于细微尘粒的沉降速度太慢，一般只适用于去除直径较大的尘粒。由于占地面积大，且一般不能去除可吸入性尘粒，因此其应用受到一定限制。
