酚醛树脂胶粘剂phenolic-formaldehyderesin adhesives

以酚类与醛类在一定条件下反应的聚合物为主体材料的胶粘剂。酚类物质主要是苯酚，还包括甲酚、二甲酚、特丁基酚和苯基苯酚等；醛类物质主要是甲醛，有时也包括间苯二酚和糠醛。酚醛树脂的正式名称是苯酚—甲醛树脂，其平均分子量不大。有水溶性、醇溶性、油溶性和乳液等几种。一般呈液态，也有粉状固态的。
酚醛树脂是第一个人工合成的树脂。1872年拜耳(A.von Bayer)发现苯酚与甲醛在酸催化下能生成树脂。1883年迈克尔(A.Michael)报告碱亦可催化得树脂。1907年贝克兰(L. H.Baekeland)获得热压工艺专利，推动了酚醛树脂的应用。1909年酚醛树脂用作木材涂料。1910年酚醛纸质层压板制成。1915年有了酚醛纤维板的专利。此后，酚醛树脂的理论研究和实际应用都得到了很大发展。
反应机理 苯酚与甲醛的反应，由于催化剂的不同和反应体系pH值的高低，反应有下列类型：

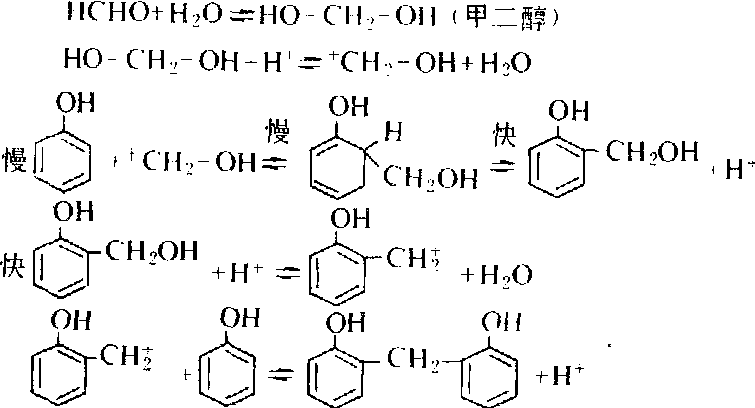

强酸催化 甲醛的水溶液是平衡体系，内含甲醛单体和甲醛水化物甲二醇的缩合物。在酸性溶液里，甲二醇第一步生成羟基甲叉阳碳离子，然后与苯酚反应，生成羟甲基酚，这一步反应缓慢。在酸性条件下，生成的羟甲基酚很快与另一个苯酚分子作用，就开始缩合反应，分子链逐步加长为线性树脂，所以强酸催化的苯酚一甲醛反应相当激烈。方程式如下：

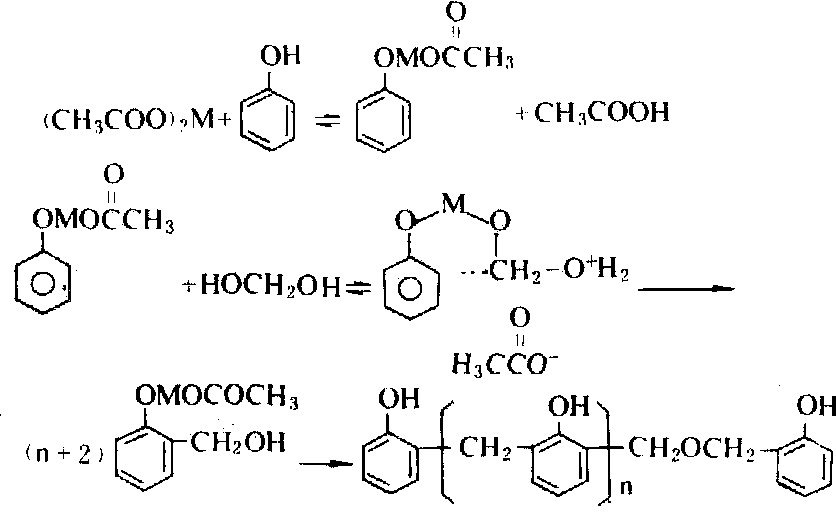

金属离子催化 在一定的酸碱度范围内(pH4～7)，以二价金属盐作催化剂，如钙、镁、锌的醋酸盐，同时酚过量。这种树脂的特点是固化速度快，生产过程中的反应热难于控制。方程式如下：

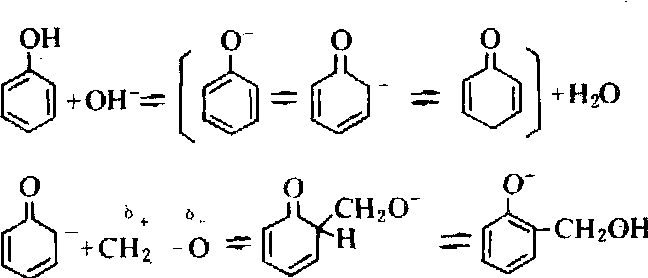

碱催化 甲醛对苯酚的摩尔比为1.5～3.0，多数大于1.5，以氢氧化钠作催化剂，可生成甲阶段酚醛树脂（简称甲阶酚）。一般公认的反应过程是：

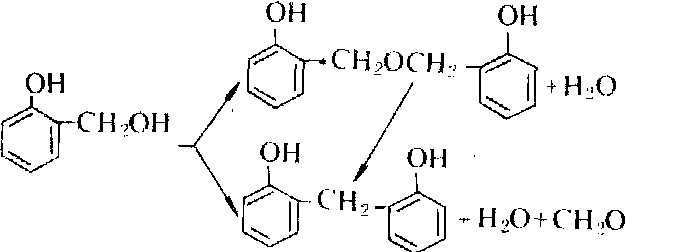

在低于60℃和高pH情况下，羟甲基酚的缩合反应缓慢，通常在60～100℃时生成树脂。

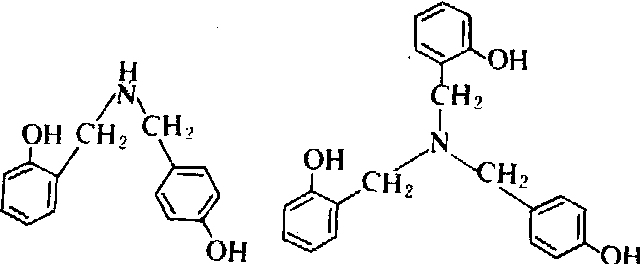

氨催化 氨催化甲阶酚，黄色，表明有甲亚胺基(-CH=N-)，并且分子量较大，明显不同于其他碱催化反应物。已知道在氨催化的树脂中含有类似于二苄胺和三苄胺的结构。

树脂制备的发展 20世纪70年代，乳液酚醛得到应用。它以水为介质，无公害；分子量比水溶性树脂大得多，性能好。通常有两种制备方法：其一，先在碱催化下生成酚醛树脂，然后在近乎中性的条件下，借助保护胶体的作用，使树脂悬浮于水，并且分子量进一步增长。1975年，中国已用于胶合板水泥模板的生产。其二是先在碱性条件下缩合树脂到预定的分子量范围，加入乳化剂，强力机械搅拌呈乳液，制成的乳液亦已用于造纸厂抄纸机上的尼龙干网处理。高邻位线性酚醛树脂，因解决了反应热的问题而可生产。
树脂的固化 酚醛树脂的固化，是从可溶可熔的液态转变为不溶不熔的固态的过程。至今，人们对这个十分复杂的固化过程还不太清楚。甲阶酚经加热（在碱性条件下）或加酸都能固化。一般认为固化有两个阶段，先生成亚甲基醚(—CH_2—O—CH2-)，再醚键断裂，交联度增加。醚键如何断裂有不同见解，倾向性的看法是断裂成亚甲基醌，再进一步交联。甲阶酚在酸性情况下固化，其机理类同线性酚醛的生成，反应速度很快，放出的大量热又反过来促进固化。

线性酚醛树脂没有足够的羟甲基，是热塑性树脂，加入含亚甲基的成分，如六次甲基四胺才能固化。其机理尚未完全清楚，仅从固化后的树脂呈现黄色，推断含有亚胺基。
固化的酚醛树脂是无定形的，其强度低于理论计算值，显微照片显示有微泡存在。一些研究者认为交联不多，有的推断固化后的酚醛树脂有两相，高分子化合物形成的骨架和充填于骨架中的低分子化合物。
应用 酚醛树脂胶接强度高，有优良的耐水性和耐久性，耐热性也很好，一般作为结构用胶或室外用胶。胶合板常用苛性钠催化的甲阶酚，胶压的板材能耐水、耐候，如滑翔机用航空胶合板即用该胶。纤维板为了增加强度和抗水性，在加防水剂的同时，也加入碱催化的酚醛树脂，利用它在铝盐和酸作用下析出的特点，使其沉积于纤维上。刨花板用于室外或作结构材料者，需用酚醛树脂胶粘剂。由于酚醛树脂固化较慢、对刨花含水率要求严及价格较高等原因，在刨花板的生产中应用较少。旋切单板浸渍酚醛树脂（醇溶性或水溶性）可压制成木材层积塑料，用于制造机械零件、耐磨材料、纺织梭子等。纸质层压板有工业用板和装饰用板两类。工业用层压板是将浸胶纸或浸胶布组坯热压成型，用作电气绝缘材料或耐磨材料。装饰板以牛皮纸浸酚醛树脂的胶膜纸作底层，上盖装饰纸等热压成型。此外，酚醛树脂还可用于涂料、模塑、研磨材料以及制酚醛纤维等方面。
中国木材工业中常用的酚醛树脂见下表。

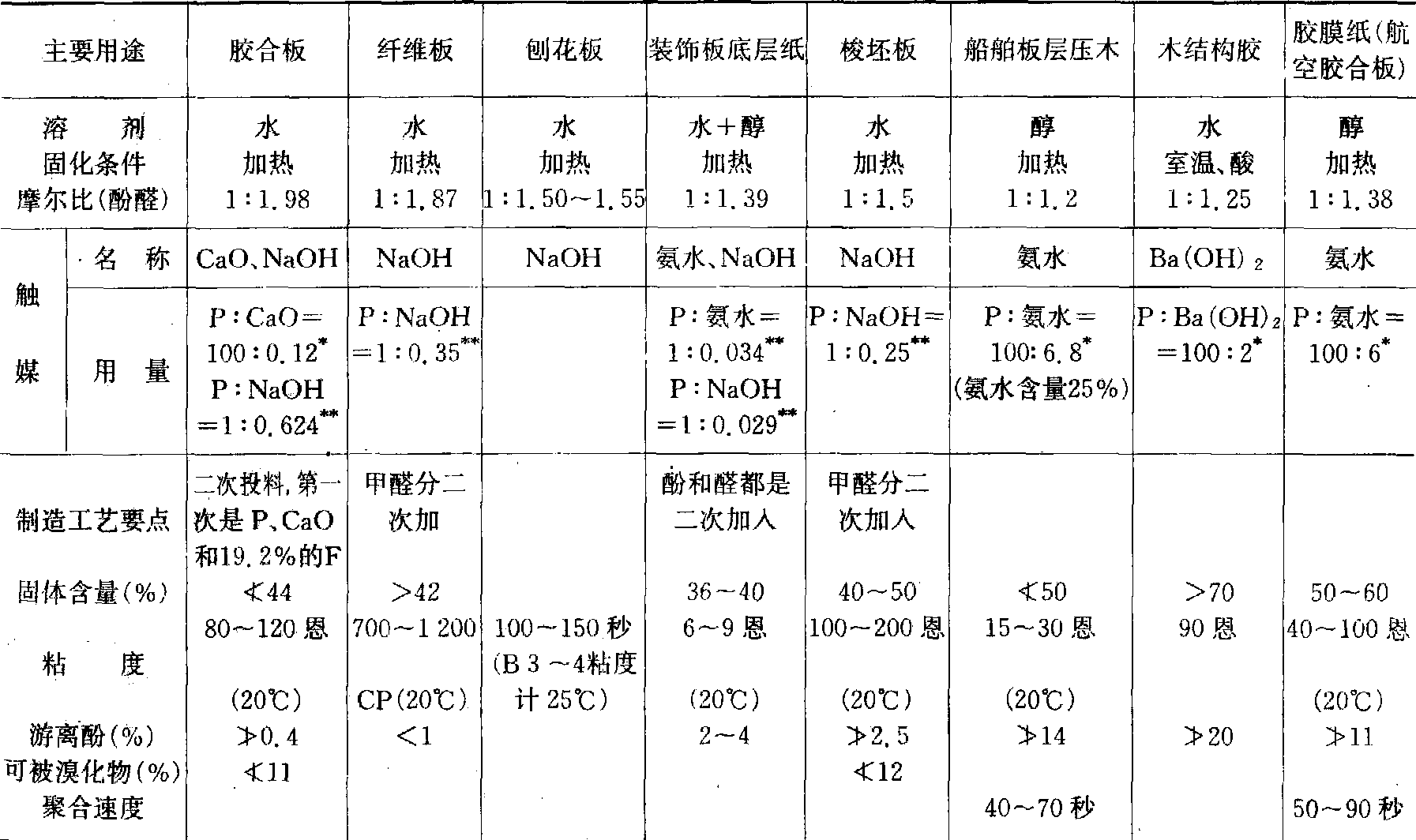

常用酚醛树脂胶简介

P 苯酚；F 甲醛；^*重量比；**摩尔比。
