决策树

---

描述决策过程的树状操作程序图。

用于处理多阶段和多种可能的问题决策方法。具体做法是将各种可能的决策方案按阶段及其相互联系，用树形图表示出来。任何可能的有关情况和概率都出现在相应的分支上，然后运用概率的方法求出方案的损益值，最后按决策原则和程序进行优化。其中有三种结点：(1)□表示决策结点。

从它引出的分支称为方案分支，分支数反映可能的行动方案数。(2)〇表示方案结点。

它上面的数字表示该方案的效益期望值，从它引出的分支称为概率分支，分支数反映了可能出现的事件数，每条分支上面标明了这一事件出现的概率。(3)△表示结果结点。

亦称末梢。它旁边的数字是每一方案在相应事件状态下的效益值。

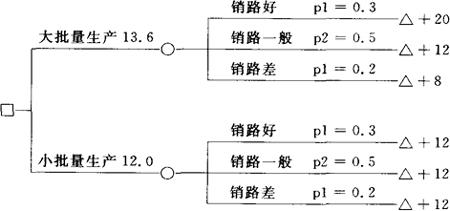

在决策时，首先应按问题的性质绘制决策树；然后根据事件出现的概率和效益值，计算出各事件的效益期望值；最后就可以根据各方案结点的效益期望值大小作出决策。在图中所示，大批量生产的效益期望值为0．3×20+0．5×12+0．2×8=13．6，小批量生产的效益期望值为0．3×12+0．5×12+0．2×12=12．0。

因此，做出的决策是大批量生产。
