典型注射模CAD／CAM系统的模块组成与功能

---

(一)Molddesign软件

Molddesign软件由美国Computer Vision公司提供硬件环境，是该公司的CADDS4000系列和Designer V-X CAD／CAM系统。支持软件为CADDS图形软件。

软件的组成模块及功能见表2．3－1。

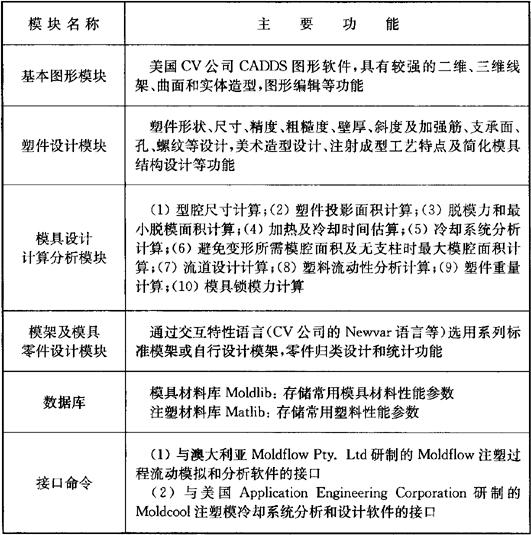

表2．3－1 Molddesign软件系统功能模块

(二)A．E．C塑料模CAD／CAM软件

A．E．C塑料模CAD／CAM软件是由美国Application Engineering Corporation公司提供，硬件环境为SUN工作站、HP工作站、DEC工作站或IBM-PC，操作系统为UNIX，支撑软件CADDS，主要用于塑件设计、模具设计和模具制造。软件的组成模块功能如表2．3－2。

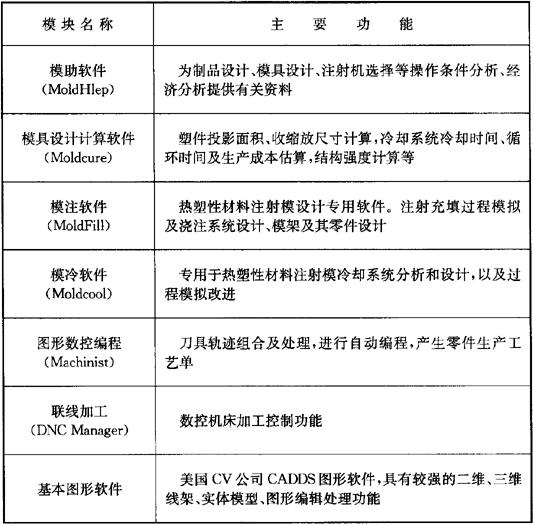

表2．3－2 A．E．C塑料模CAD／CAM系统组成及功能

(三)C-MOLD注射模分析软件

C-MOLD注射模分析软件是美国Advanced CAE Technology Inc(AC公司)研制，运行的硬件环境：DEX VAX、HP9000、IBM RS6000、Sun等工作站及PC386等微机。软件的组成如表2．3－3所示。

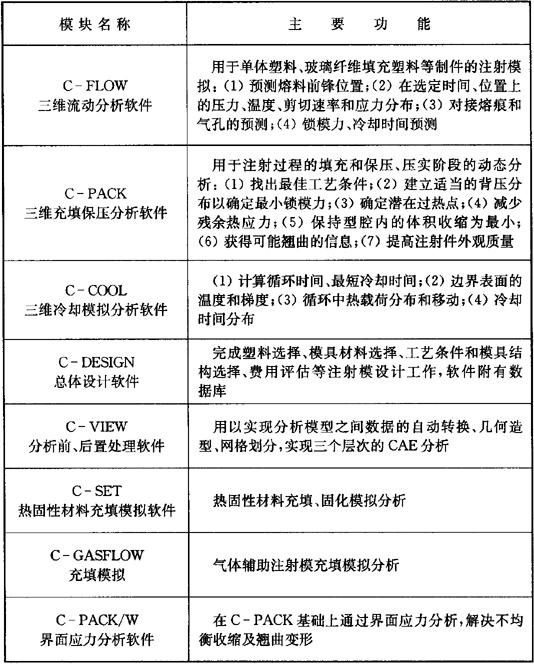

表2．3－3 C-MOLD注射模分析软件组成及功能

(四)其他软件

除上述软件外，还有很多商品化注射模设计与制造软件，其中著名的如表2．3－4所示。

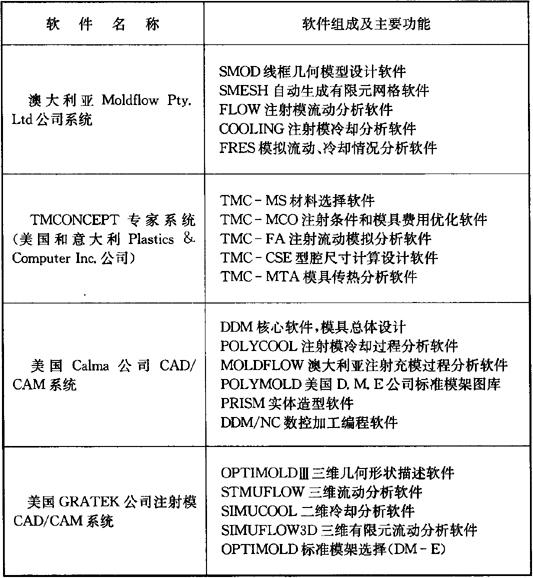

表2．3－4 其他著名注射模CAD／CAM软件
