时间坐标网络图

画在带有时间坐标的纸上的网络图。双代号时间坐标网络图上工作的箭杆所占的水平长度所表示的时间，就是该工作的延续时间，图上的弹簧线即为该工作与其紧后工作之间的时间间隔。单代号时间坐标网络图有两种形式：一种为用节点间的联系箭杆表示时间长度；另一种形式为将表示工作的节点横向拉长成长方形，长方形的长度表示时间，后者又叫横道网络图。所有工作都处于最早可能开始时间的时标网络图叫“早时标网络图”。所有工作都处于最迟必须开始时间的时标网络图叫“迟时标网络图”。在时标网络图上，直接示出了所有时间参数和关键线路，不需进行时间参数的计算。因此，双代号时标网络图也可以不对节点进行编号。双代号时标网络图如下图所示。

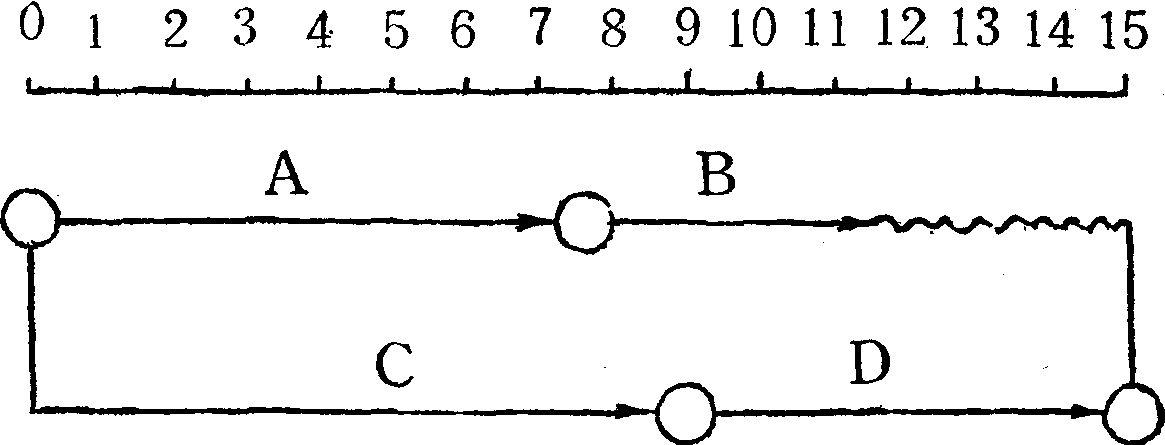

双代号早时标网络图

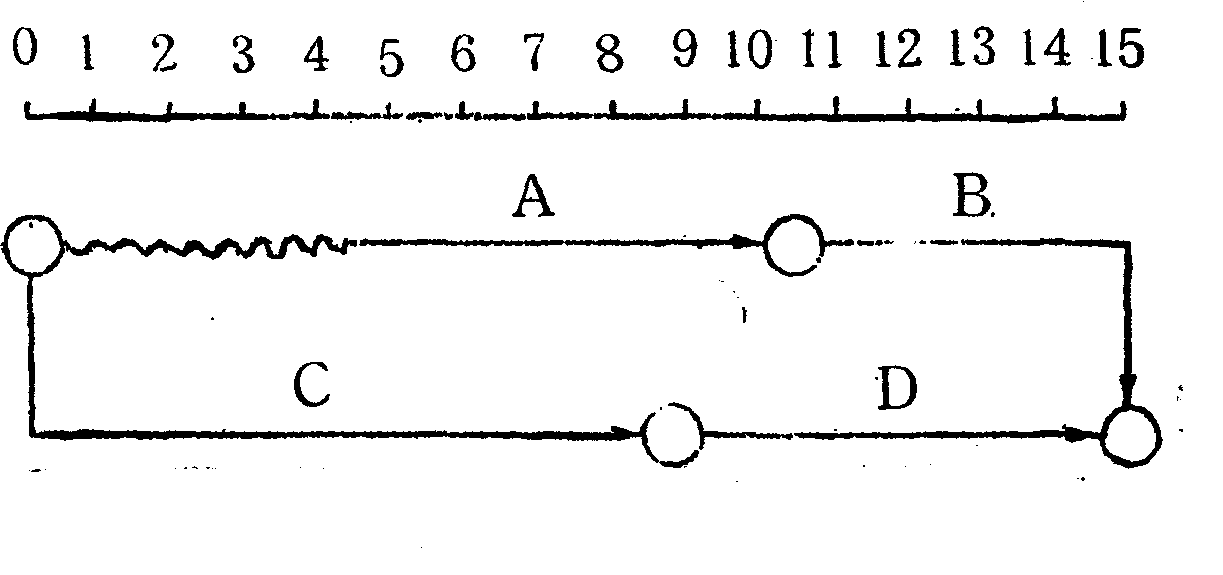

双代号迟时标网络图
