拖拉机动力输出轴power take-off shaft of tractor

拖拉机上输出部分动力用以驱动配套农机具工作机构的装置。按在拖拉机上的安装位置不同，动力输出轴可分为后置式、前置式两种；根据转速特点，可分为常转速式和同步转速式两种。
常转速式动力输出轴的转速与发动机转速成固定的比例。按传动、操纵和工作特点可分为独立式、半独立式和非独立式三种。动力输出轴的轴伸尺寸和转速类型均有标准：Ⅰ型35毫米6齿矩形花键，标准转速为540转/分；Ⅱ型35毫米21齿和Ⅲ型45毫米20齿渐开线花键，标准转速均为1 000转/分。标准转速时各自输出的最大功率为：Ⅰ型48千瓦；Ⅱ型92千瓦；Ⅲ型185千瓦。标准转速所对应的发动机转速一般不低于标定转速的80%。三种常转速式动力输出轴借以区分的功能特点：❶独立式动力输出轴在拖拉机起步、运行、换档和停车时，不影响所驱动的农机具的正常工作；农机具工作机构的起动、停转与拖拉机的起步、运行和停车无关。
❷半独立式动力输出轴在拖拉机起步、运行、换档和停车时，不影响所驱动的农机具的正常工作；农机具工作机构的起动、运转和停转可以不与拖拉机起步和停车同时发生，但拖拉机机组工作时，农机具必须先起动，然后使拖拉机起步；拖拉机停车后农机具才能停转，即农机具工作机构在起动前和停转时，拖拉机处于停车状态。
❸非独立式动力输出轴的运转和停转完全受拖拉机的运转和停车的制约，即拖拉机在起步运行后，动力输出轴 图1 双轴头动力输出轴结构才能起动运转；拖拉机停车，动力输出轴立即停转。常转速式动力输出轴用来驱动收割机、旋耕机和固定作业机具等。

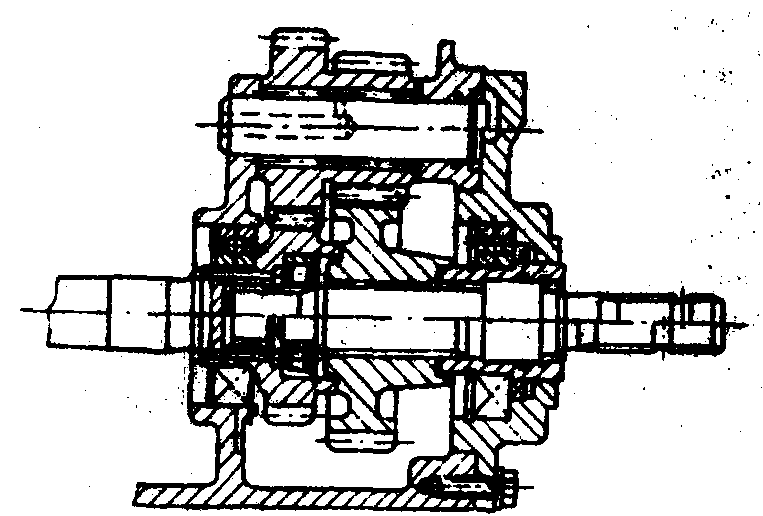

图1 双轴头动力输出轴结构

同步转速式动力输出轴的转速与拖拉机行驶速度成某种固定比例。这种动力输出轴用来驱动播种机、施肥机、栽植机等机具和挂车的驱动桥。
在功率较大的拖拉机上，动力输出轴具有两种标准转速，为此设置了相应两根轴头(图1)，或设置可换轴头的结构(图2)。图2中上一半动力输出轴为1 000转/分轴头，下一半为540转/分轴头。

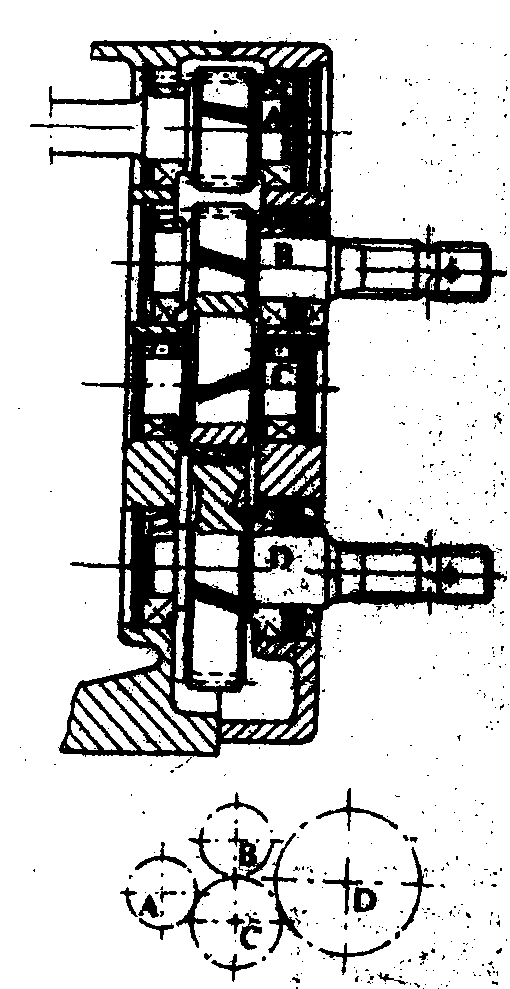

图2 换轴头式动力输出轴结构

有些拖拉机具有2～4档变速动力输出轴，以便适于旋耕作业和在部分负荷时，用高档小油门节省油耗。
动力输出轴在拖拉机上布置的位置以及与悬挂装置和牵引装置的相对位置均有标准规定。在运转中，允许所驱动的机具传动轴在一定范围内摆动。为保证正常工作和人身安全，动力输出轴要设置防护装置。防护装置的形状和尺寸应符合标准。
