安全用电anquan yongdian

避免和防止用电设备受到损坏和人身安全受到威胁的用电。安全用电包括两个方面，一是人身安全，二是用电设备安全。用电设备由于过载、过流、过热、过压、欠压、短路等造成电器设备的击穿、烧毁等属于用电设备安全。日常用电中要注意电器设备的额定电压和功率。如要求220伏的电器就不能接到380伏电源上；用电器负载功率过大，电流可能超过允许值而损坏电表，或引起导线过热。电器的电压和功率合适，但若使用不当（如长期过载）或某些其它因素(例如电压过低、三相异步电动机缺相)也可能遭到损坏。为此，常采用熔断器（熔丝）和各种继电保护(如过热脱扣、过载脱扣、欠压脱扣等)措施来维护用电设备安全。
用电的人身安全就是防止触电——人体触及带电部分而导致电流通过人体，造成局部受伤或死亡的现象。可能发生的触电形式很多，大体可分如下两种情况。

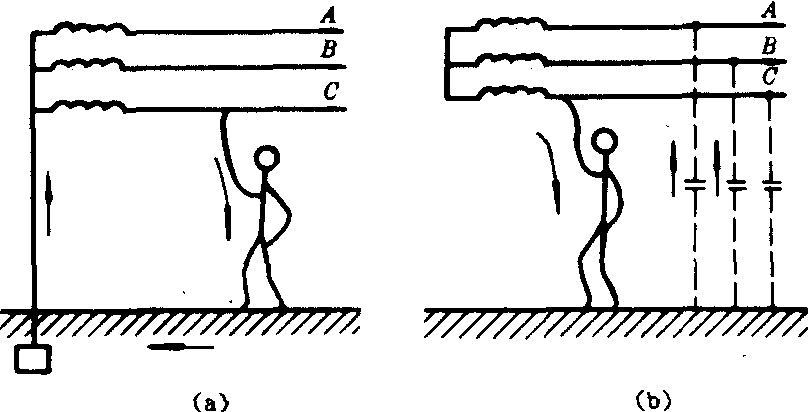

❶人体触及相线（或火线）如图1所示。(a)为中性点接地的三相四线制接地供电系统，人触及C相时人身承受C相电压(通常为220伏)，电流通过人体、大地、接地体、接地线和电源所构成的通路而触电。(b)为电源中性点不接地的三相供电系统，人触及C相，由于每条输电线与地之间有分布电容所构成的阻抗，交流电通过人体和这些阻抗形成通路而触电。此外，还有可能人体同时触及两条相线而引起的最为危险的触电形式。

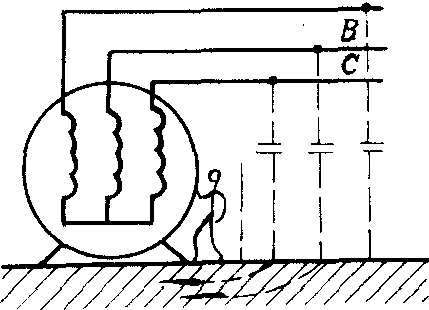

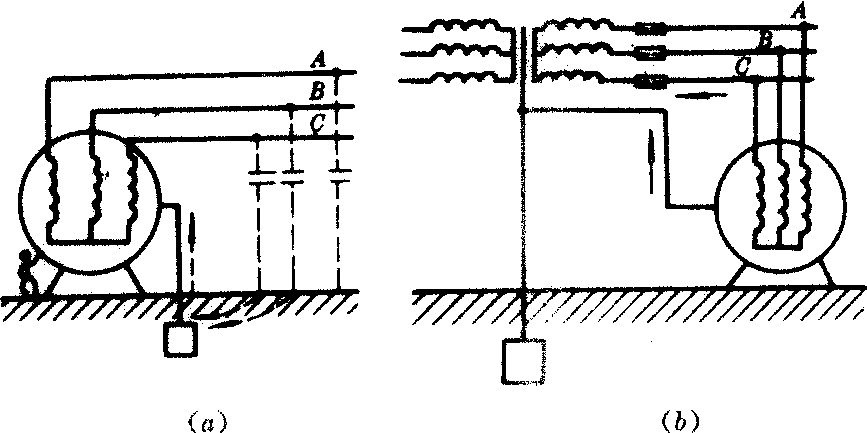

❷人体不直接触及输电线路所引起的触电。这种触电形式最常见的是电器设备金属外壳与其内部带电体之间的绝缘被损坏，如图2所示，当人体触及带电体金属外壳时，相当于触及一根相线。为此，电气设备的金属外壳都应采用保护性接地或保护性接零。保护性接地常用于三相供电中性点不接地的供电系统中，如图3(a)所示。设金属外壳的接地电阻为r，人体电阻为R，当金属外壳带电，人触及金属外壳时，存在着两条并联的电流通路，一是人体电阻R，二是接地电阻r,R一般在几百到几千欧之间，而r通常应小于4欧。因而绝大部分电流i通过接地电阻，人就避免了触电危险。保护性接零是在电源中性点接地的三相四线制中，将电气设备的金属外壳用导线与零线联接，如图3(b)所示。当电器外壳与某相线相碰时，形成该相短路，短路电流很大，使熔断器熔丝熔断，或自动开关动作，切断故障电路，金属外壳将不带电而避免了触电的可能。

图1

图2

图3
