喷粒部件granule application parts

施粒机上利用风机产生的气流喷撒粒剂并将它们导向目标物的装置。有喷粒头、喷粒管及长塑料薄膜喷粒管等型式。
喷粒头有多种形状，如图1。当用于气流式施粒机或改装喷雾喷粉机用于喷粒时，将其装在风机直喷管的末端，喷幅可达10米。这种装置结构简单，使用方便。缺点是喷撒均匀性较差。

图1 喷粒头

喷粒管也有多种形状，如图2。使用时装在风机出风口的弯管上，可针对作物下部喷撒粒剂或肥料。图2(a)为用于稻田的喷粒管，可自田埂向两侧喷撒粒剂或肥料；(b)为田边作业式多孔喷粒管，射程可达10～18米，效率比前者提高；(c)为T型水平喷粒管，由8节短管组成，总长7米；(d)为I型水平喷粒管，由4节短管组成，总长3.5米。
日本于20世纪60年代开始在喷雾喷粉机上应用长塑料多孔薄膜管(图3)喷粉，于70年代将其发展用于喷撒粒剂的施粒机。一人背负机具，一人在另一端拉住薄膜管并上下抖动。边喷撒，边前进。管子上每隔30～50厘米有一10毫米左右的小孔，孔内一侧装有迎风舌，使粒剂分流向外喷出，并提高其撒布的均匀性。图3(a)为冲击式迎风舌，主要用于喷撒颗粒药剂；(b)为引导式迎风舌，主要用于喷撒颗粒肥料。使用时要按照所用粒剂的粒径及比重大小选择适用的喷管。喷雾喷粉机配用的长塑料薄膜喷粒管长20～60米，每亩喷撒粒剂2～3千克，所需时间为2～7分钟。这种长喷管还可配装在手推车式或拖拉机配套的喷粉机上使用。

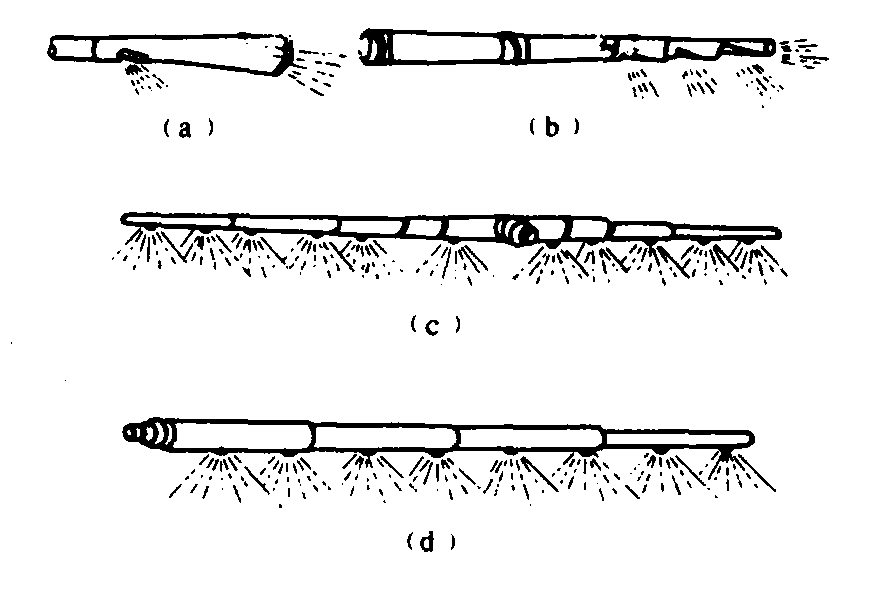

图2 喷粒管

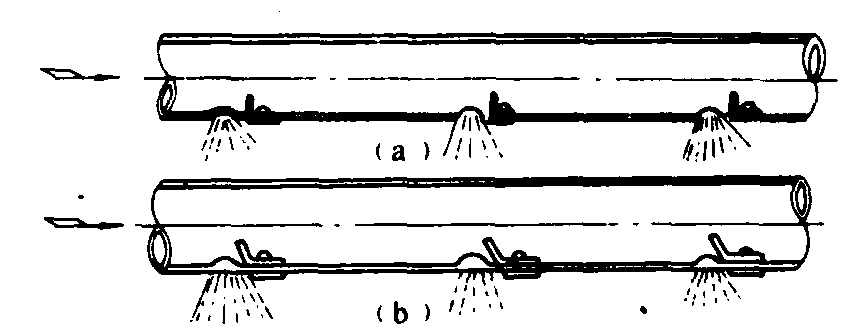

图3 长塑料多孔薄膜管
