G5系列齿轮泵和马达

---

长江液压件厂和天津机械厂生产

(1)型号说明

G 5－(*)*－*(*)* * * －20－*－* *

❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾

❶ 名称：齿轮泵

❷ 结构尺寸

❸ 排量(mL／r)：5，6，8，10，12，16，20，25，30

❹ 安装法兰：A——SAEA型

1——GB2353．1－80“A”型

❺ 轴伸型式

13——SAE“A”型平键圆柱Φ10．05

15——SAE“A”型渐开线花键10／32DP9齿

E13——平键圆柱Φ13

H15——渐开线花键EXT12Z×1．5m×32p×

5d GB3478．1－83

S17——平键圆锥

❻ 进、出油口连接形式：F——法兰连接

R——管螺纹连接

S——公制螺纹连接

❼ 设计编号

❽ 旋转方向(从轴端看)：L——左旋

R——右旋

❾ 标准标志：CH——符合国标GB连接

省略——符合英制SAE连接

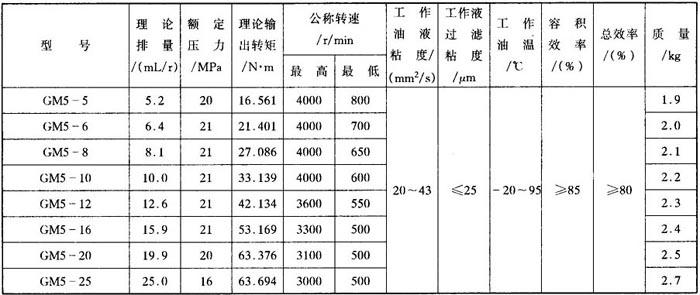

(2)性能参数

见表13．5－10及表13．5－11。

表13．5－10 G5系列齿轮泵性能参数

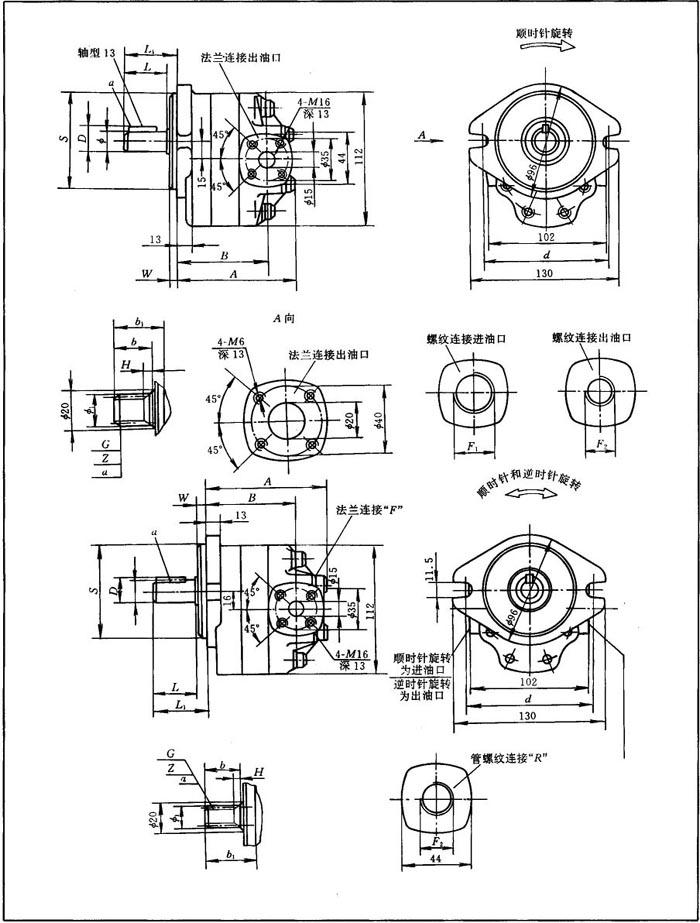

(3)外形及安装尺寸

见表13．5－12。

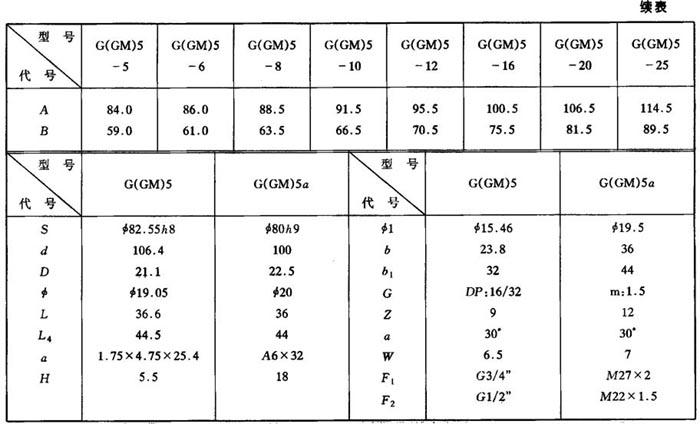

表13．5－12 G5系列齿轮泵和GM5系列齿轮马达外形及安装尺寸
