黄铜的热处理

---

黄铜是以锌为主加元素的铜合金．黄铜的常用热处理方法是退火．为了防止黄铜零件的应力腐蚀破坏(SCC)及切削加工后的变形，应采用去应力退火，温度为200～300℃．去应力退火后，还可获得较高的弹性极限和较高的塑性．如果需要消除冷加工件的加工硬化，恢复塑性，则需采用500～700℃的再结晶退火

α黄铜(又称单相黄铜)在铸态下化学成分不均匀，有树枝状偏析(见图16-3)，经变形和再结晶退火后可得到带有退火孪晶的多边形晶粒(见图16-4)．图16-5为H62的铸态组织．

图16-3 ω(Zn)=30%的α黄铜铸态组织 ×250

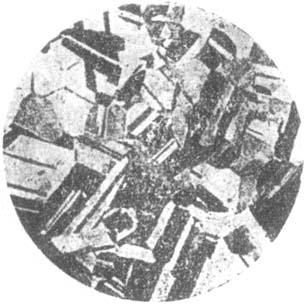

图16-4 ω(Zn)=30%的α黄铜变形退火组织

图16-5 ω(Zn)=40%的α+β黄铜铸态组织 ×150
