顶出系统的导向

---

顶出装置在模具内往复运动，除滑动配合外，其余部分都处于浮动状态，顶出板和顶出固定板的重量不应作用在推杆上，而应由顶出系统的导向零件来支撑，顶板的导向有三种形式：

(1)利用回程杆导向 对于顶出距离不大、生产批量小的模具，可借助回程杆导向和支撑，但是要注意，回程杆的滑动配合面应加长，以减小滑动面上的压强，回程杆与动模板的配合间隙应小于推杆与动模板的配合间隙。

(2)利用模脚导向 如图4-143所示，当顶出距离较大，但推杆数量不多，且对称分布的情况下，可利用模脚侧面作为顶出板的导轨，此时A面与分型面应有良好的垂直度。

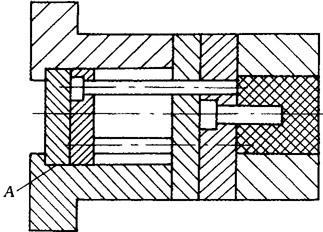

图4-143 利用模脚导向机构

(3)增设导柱导向 导柱、导套作为推杆固定板的导向，是最精确的形式。当顶出板受力不均衡或推杆必须有精密导向的场合，采用这种形式。如图4-144所示，图4-144(a)和图4-144(b)的导柱还起支承中间垫板的作用。对于生产批量小、顶杆数量少的模具，顶出系统可以不用导套，如图4-144(a)所示。图4-144(c)导柱固定在垫板上，因加工装配方便，是一种常见的结构形式。

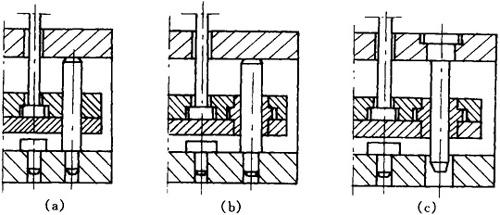

图4-144 推杆固定板导柱导向机构
