锅炉给水处理系统

---

1．锅炉水质标准

锅炉给水和炉水的质量应符合《低压锅炉水质标准》。此标准适用于额定出口蒸汽压力0．1～2．45MPa的火管和水管锅炉、热水锅炉等。不适用于直流锅炉。《低压锅炉水质标准》(GB1576－1996)见表6－7－29。

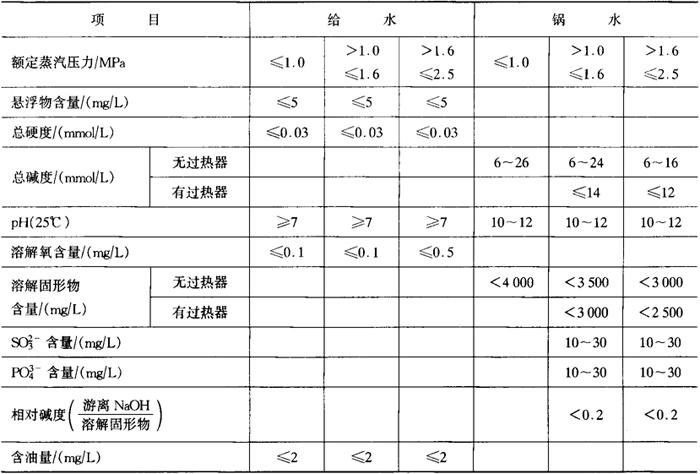

表6－7－29 低压锅炉水质标准(GB1576)

2．水处理系统的选择

水处理系统的选择原则如下：

(1)用最经济、技术上先进的方法使热力设备不结垢和不发生金属腐蚀现象。

(2)在经济的排污量下，使锅炉给水、炉水及蒸汽符合质量标准和使用要求。采用炉外水处理时，锅炉的排污率不宜大于10%。

(3)炉外水处理一般采用离子交换方法，如水的总碱度不大，含盐量不高，锅炉排污量不超过经济排污量时可以用钠离子交换的水处理。

(4)对于暂时硬度较大即总碱度较大的水，可以通过锅炉排污来控制炉水含盐量和碱度，使其符合炉水质量标准。但锅炉排污量超过经济排污量时，宜降低给水碱度或采取一级除盐处理措施。

(5)单台蒸发量≥6t／h的锅炉给水应除氧。额定蒸发量小于6t／h的锅炉在发现局部腐蚀时，亦应采取除氧措施。

(6)在对建厂单位的投资、运行费用、管理条件、操作习惯、再生剂来源等因素综合比较后确定。其中影响系统选择的主要因素是进水水质与处理后的水质要求。

软化水系统主要类型、特点和适用范围见表6－7－30。水处理常用方案见表6－7－31。

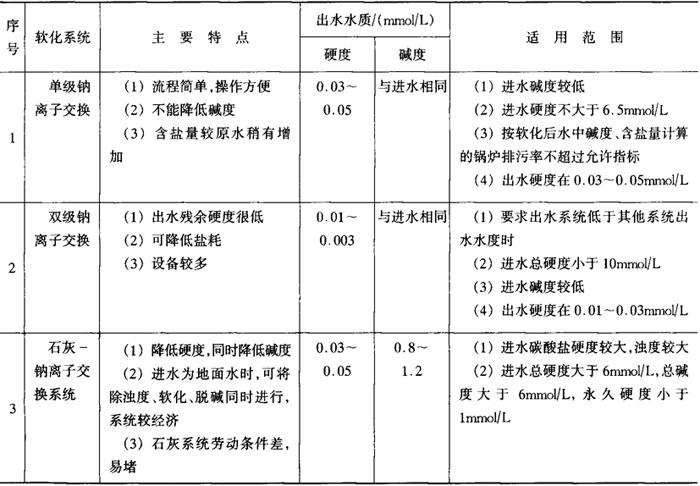

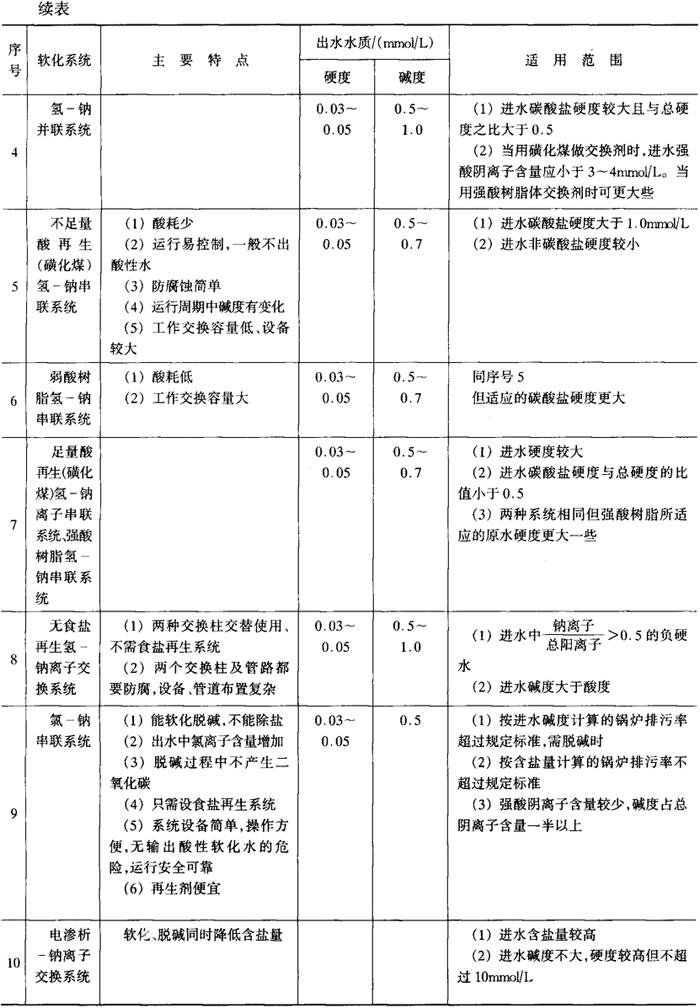

表6－7－30 锅炉软化水系统特性

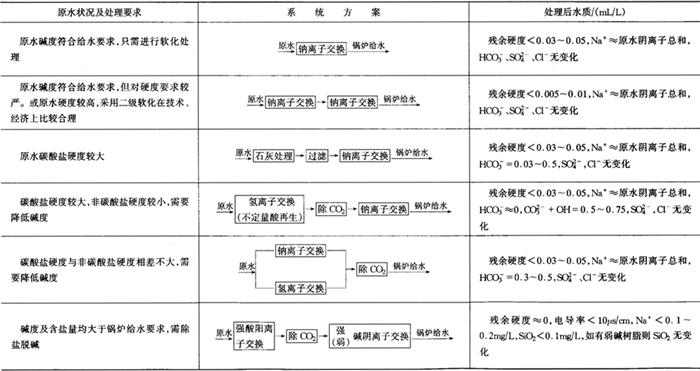

表6－7－31 锅炉水处理常用方案表

3．给水处理装置生产能力的确定

给水处理装置生产能力G(t／h)可按下式计算：

G=G₁+G₂+G₃+G₄－G₅

式中 G₁—－锅炉要求的软化水补给量，t／h

G₂——热水采暖系统或其他用途的软化水量，t／h

G₃——给水处理装置的自用软水量，t／h

G₄——给水处理装置出水量的富裕量，t／h

G₅——蒸汽冷凝水回收量，t／h

4．原水中悬浮物的清除

对于顺流再生固定床离子交换器，原水悬浮物含量大于5mg／L时应进行预处理。对于逆流再生固定床或浮动床的离子交换器，原水悬浮物大于2mg／L时应进行预处理。

5．给水除氧

常用的给水除氧措施有喷雾式热力除氧、真空除氧和解吸除氧，都能有效地使水中的溶解氧降低到≤0．05mg／L。

喷雾式热力除氧器目前在饮料厂得到广泛应用，具有体积小、质量轻、除氧效果好和对进水温度要求低的优点。能在40%～100%负荷范围内有效工作，对负荷适应性较强。但必须按负荷大小调节投入运行的进水喷嘴的数量，以保证雾化效果，使给水达到设计的加热温度。

除氧器正常工作条件为：

工作压力 P=20kPa

工作温度 t=104℃

加热蒸汽压力 P_E≤300kPa

进水压力 P_s=150～200kPa

安装高度 H≥6M

除氧器所需加热蒸汽量可按下式计算：

式中 G——待除氧最大水量，kg／h

H₁——除氧器进口水焓，kJ／kg

H₂——除氧器出口水焓，kJ／kg

H——进入除氧器蒸汽的焓，kJ／kg

D_f——排气中蒸汽的耗失量，kg／h

D_f不超过耗汽量的1%～2%。

6．常用水处理设备

(1)机械过滤器机械过滤器性能及规格见表6－7－32。

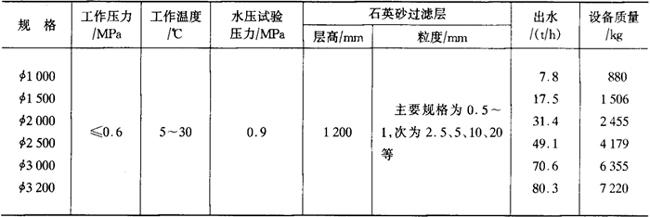

表6－7－32 机械过滤器性能及规格

(2)钠离子交换器

①逆流再生钠离子交换器：其规格及性能见表6－7－33。

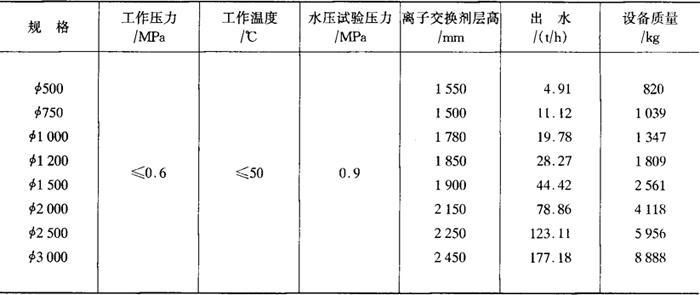

表6－7－33 逆流再生钠离子交换器规格及性能

②组合式钠离子交换软水装置：由固定床逆流再生钠离子交换器2台，Y型盐溶解器、盐液箱、转子流量计、盐液泵各1台及连接管道和阀门组成，具有结构紧凑、占地面积小、安装方便、操作集中等优点，适用于小型锅炉房。

组合式钠离子交换软水装置性能及规格如表6－7－34。

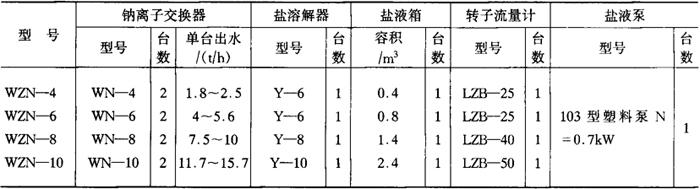

表6－7－34 组合式钠离子交换软水装置规格及性能

(3)热力喷雾除氧器 其技术性能见表6－7－35。

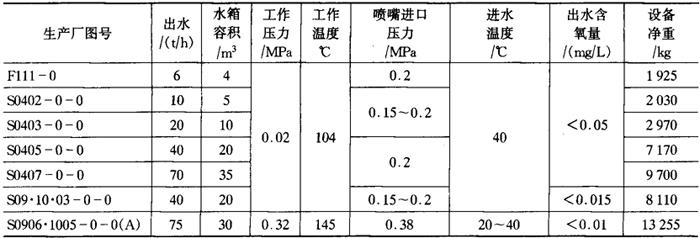

表6－7－356t／h～75t／h热力喷雾除氧器技术性能表

注：除图号F111－0为武汉锅炉辅机厂产品外，其他均为无锡锅炉厂产品，其中没列入50t／h和75t／h。
