铝箔衬纸的检验

---

(一)取样

与铝箔纸的取样方法相同，见本章三之(一)。

(二)定量测定

与卷烟纸的定量测定方法相同，见本章一之(二)。

(三)紧度

与接装纸的紧度测定方法相同，见本章二之(三)。

(四)施胶度测定

与接装纸的施胶度测定方法相同，见本章二之(六)。

(五)平滑度测定

1．原理

将一块试样放于玻璃面上，施加规定的压力，在一定的真空度百，一定容积的空气通过试样表面与玻璃面之间的间隙所需的时间，以s表示。时间越长，则表示试样越平滑。

2．试样的采取和处理

(1)将样品沿横幅距纸两边15mm处切成50mm×50mm的试样正反面各10张，并保证试样面上无折皱裂纹或其他纸病。

(2)将上述试样置于恒温恒湿室中进行处理，试样的温湿处理与本章一之(二)之1相同。

3．仪器

别克式平滑度仪应符合下列要求：

(1)玻璃板呈环形，规格尺寸应符合图8－2－10的设计要求，保证环形有效面积为10cm²±0．5cm²；试验面应被精密磨光，不能有划痕和裂纹，要经常保持清洁。

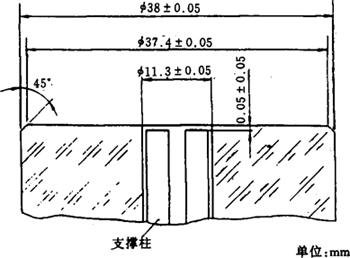

图8－2－10 玻璃板

环中心孔中应放入一个支撑柱，上表面和玻璃板上面持平，从而防止试样被吸入孔中。在支撑柱上要有4个径向槽，用以通过空气。

(2)加于试样上的压力为100kPa±2kPa。

(3)压板是一个直径为45mm的表面平坦的圆板，该板以固定压力与试样接触。

(4)胶垫厚度为4mm±0．2mm，最大厚度变化±0．05mm，圆形板直径不小于45mm，硬度40IRHD±5IRHD(国际橡胶硬度)。

(5)真空容器，包括大真空容器与小真空容器，它可以抽真空到53．35kPa，并保证密封。

①大真空容器包括到玻璃板表面的连接管，其总容积为380mL±1mL。

②小真空容器包括到玻璃板表面的连接管，其总容积为38mL±1mL。

(6)压力表：测定时其工作范围为50．66kPa，48．00kPa，29．33kPa，精度±0．07kPa。当真空度从50．66kPa降到48．00kPa时，即相当于大真空容器进气量10mL±0．2mL或小真空容器进气量1mL±0．05mL；当真空度从50．66kPa降到29．33kPa时，即大真空容器进气量为80mL±1mL(均为常压下体积)。

(7)计时器：可读准至1s。

4．方法

(1)试验某一面时，将被测面紧贴玻璃板面放置，注意一片试样不允许测量两面。然后将胶垫与上压板放在试样上，施加100kPa±2kPa压力，在真空容器里产生50．66kPa的真空。测量并记录真空度从50．66kPa降到48．00kPa时所需时间，以s表示。这个时间首先用大容器试验，如果这个值大于300s则改用小容器，用另外的试样重复试验。如果这个值小于15s，则另外用试样试验真空度从50．66kPa降到29．33kPa所需时间。

试样从加载荷起到计时开始的时间应为60s左右。

(2)测完一面后，用另外10张试样重复测量另一面的平滑度。

5．计算

试样每面的平滑度为10次测定结果的算术平均值，用s表示。

如果用大真空容器，则s即为平均平滑度。如果用小真空容器，则平滑度为10s。

如果真空度从50．66kPa降到29．33kPa，则平滑度应为s／10。

(六)尘埃度测定

与卷烟纸的尘埃度测定方法相同，见本章一之(八)。

(七)白度测定

与卷烟纸的白度测定方法相同，见本章一之(六)。
