绘制图形的标注

---

在绘制的病虫分布图中添加一些必要的符号或文字说明，不仅使病虫分布图变得更加形象、生动，而且容易理解。ArcView GIS为用户提供了许多方便、快捷的标注功能，可以把图层属性表中各字段所包含的内容标注在视图窗口，也可以直接在视图窗口键入文字说明或绘制图形标记符号等。标注文字的字形、字号、大小、颜色及绘制的用于标注的图形线的粗细、填充的颜色等，均可利用界面窗口(Window)下拉菜单中显示更改符号窗口(Show Symbol window)选项，打开图形填充(Fill Palette)、线的粗细(Pen Palette)、字形字号(Font Palette)、符号集合(Maker Palette)、颜色(Color Palette)选项为一体的调色板进行更改。需要注意的是：要利用某一图层属性表中内容对分布图进行标注，首先必须对该图层进行选择，使之处于活动状态。

1 运用界面标注(Label)工具将属性表某一字段部分内容逐个进行标注

利用界面上的标注(Label)工具，可以将属性表中的某一字段内容逐个在分布图上标注。在进行该操作时，首先必须打开图层特征管理器(Theme Properties)，对所标注的字段和放置位置进行选择。例如，要用省市名进行标注，则先在视图窗口选择Pbd911．shp使其处于活动状态，再点击界面上Theme特征管理器(Theme Properties)按钮，在出现的对话框左边目录栏选择文本标注(Text Labels)项，右边标注字段(Label Field)栏选择想要用于标注的字段，标注放置位置和标注点的关系栏(Position of text relative to label point)点击选择标注位置，如位于标注点的中心或上方、下方、左边、右边等，见图11－59。

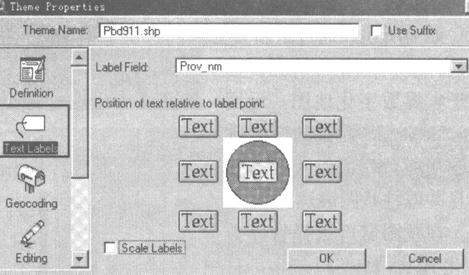

图11－59 示选择标注的字段和放置位置

选择完毕后点击确认键，然后点击界面上的标注(Label)工具按钮，移动鼠标至视图窗口，在需要进行标注的地方逐个点击，可以看到随着点击的进行，相关省(自治区、直辖市)名称出现在视图窗口对应的位置上，见图11－60。

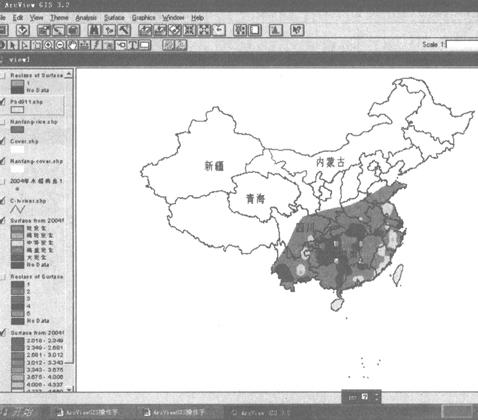

图11－60 示界面标注(Label)工具逐个标注操作

2 运用自动标注(Auto-label)功能将属性表某一字段内容同时标注

可以看到，利用界面标注工具进行局部标注比较方便，但如果要将所有省(自治区、直辖市)、市、区名称都标注在地图上，则该方法就显得烦琐了。ArcView GIS还为用户提供了自动标注功能，可以将属性表中某一字段所有内容(如进行了选择，则为选择记录对应的字段内容)同时标注到视图窗口相应的位置上。例如，想在视图窗口标注所有的省(自治区、直辖市)、市名称，则点击选择Pbd911．shp，从界面图层(Theme)下拉菜单选择自动标注(Auto-label)选项，屏幕将出现自动标注选择对话框，见图11－61。

图11－61 示自动标注选择对话框

在对话框标注字段(Label field)下拉菜单中选择标注所用字段名，如Prov＿ch，根据需要选择标注在最适宜的位置(Find Best Label Placement)、按比例确定大小(Scale Labels)等选项并点击确认键，各省(自治区、直辖市)、市名称出现在视图窗口对应的位置上，见图11－62。

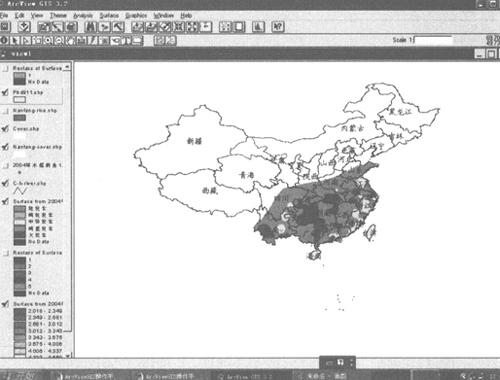

图11－62 示自动标注功能

如果需要改变自动标注操作形成的文字的字体、大小和颜色，只需用挑选(Pointer)工具选择其中任意一个，然后从界面窗口(Window)菜单中显示更改符号窗口(Show Symbol window)选项，并进行相应的选择，可以看到所有标注字体将会随之发生变化。运用界面标注工具标注则不具备该项功能，必须全部选定后再进行更改操作。

如果要删除视图窗口的标注文字，可以用挑选工具逐个选择并按键盘的Delete键进行删除，也可选择该工具后按住鼠标并拖动画一个方框，对方框内所有标注文字进行选择，然后用Delete键一起删除。如果对所有的标注进行删除，则可以运用界面Theme菜单中移去标注(Remove Labels)功能。随着点击该选项，视图窗口中所有的标注文字将被移去。

3 视图窗口直接标注文字或简易图形

除了利用属性表中的内容进行标注外，也可在视图窗口直接添加文字或圆圈、方框、画线等作为标注。如果想键入文字标注，在界面上选择编辑文字(Text)工具，并在其下拉菜单中选择合适的项，鼠标点击视图窗口需要添加标注处，在出现的编辑框内渐入标注内容，完毕后点击确认键即可。如果要在地图上添加一些图形作为标注，从界面上选择绘图工具，其下拉菜单中包括了画点(Draw Point)、画直线(Draw Straight Line)、画曲线(Draw Line)、画长方形(Draw Rectangle)、画圆圈(Draw Circle)、画多边形(Draw Polygon)等多个选项，选择需要绘制的图形形状，将鼠标移动到视图窗口相关位置绘制即可。

需要注意的是：无论是文字标注还是图形标注，均可以进行再次编辑修改、移动或删除等操作。如果要删除视图窗口中所有文字或图形标注，从编辑(Edit)菜单选择标记所有文字或图形标注(Select All Graphics)选项，对所有标注进行选定，然后按键盘删除(Delete)键即可。如进行编辑修改，先点击选择需要编辑修改的标注，再双击打开相应的窗口即可进行相应的操作。

例如，我们可对绘制的2004年稻飞虱发生趋势分布图进行添加标题、标注等操作，使之更加清晰和便于理解，见图11－63。

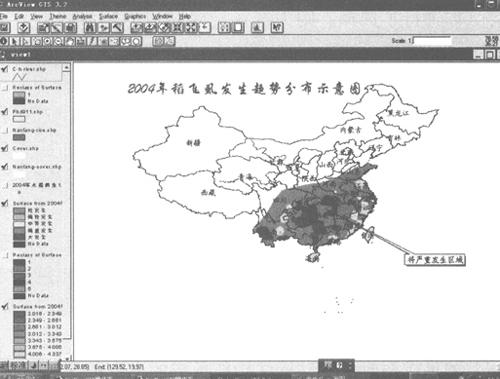

图11－63 示增加标注后的病虫面状分布图
