纸张与薄片厚度测定仪器

---

(一)ZH－4型纸与纸板厚度测定仪

1．结构特点

ZH－4型纸与纸板厚度测定仪是采用接触测量法原理设计的国际通用的肖伯尔纸与纸张厚度测定的专用仪器。仪器分为4部分压纸机构，指示机构，提升机构和连接机构。该仪器是将试样夹于测量头与量砧之间，测定头的下端面为规定的2cm²的接触面积，重锤、测量头和百分表的重力产生100kPa的接触压力。当某种材料压于测量头量砧之间时，使测量头移动了一段等于材料厚度的距离，此位移传递给表杆，经过表内齿轮机构放大后，转变为指针沿着度盘的转角而给出厚度的读数值。

2．主要技术参数

测量范围：0～4mm。

度盘分度值：0．01mm。

接触压力：100kPa±10kPa。

接触面积：2cm²±0．05cm²。

整机质量：4．5kg。

3．外形尺寸

主机尺寸：长×宽×高为240mm×160mm×120mm。

4．生产厂家

长春纸张试验机厂。

(二)YQ－Z－11A型电动厚度测定仪

1．结构特点

本仪器可精确测定纸张纸板、烟草薄片等柔性材料的厚度。它是根据测量法设计，其结构主要由传动系统和测量系统两部分组成。传动系统主要由电机、凸轮、推杆组成，其作用是使侧头按规定速度上升和下降；测量系统主要由废体、量砧、上侧量头、重砣、千分表座和干分表组成，其作用是对试样施加规定压力、测量并指示试样的厚度值。

2．主要技术参数

测量范围：

大表盘千分表：0～3mm。

测微表：0～0．10mm。

分度值：

大表盘千分表：0．001mm。

测微表：0．001mm。

接触压力：100kPa±10kPa。

接触面积：2cm²。

测量准确度见表9－10－9。

表9－10－9 YQ－8－11A型电动厚度测定仪准确度

测头上升高度：3mm±0．2mm。

测头下降速度：1mm／s±0．2mm／s。

使用环境条件：

室温：20℃±10℃。

电源：220V±22V。

无震动，空气洁净少尘。

在稳固平整的平台上水平放置。

3．外形尺寸

主机尺寸：长×宽×高为270mm×190mm×370mm。

4．生产厂家

四川省长江造纸仪器厂。

(三)BHZ－1型薄片厚度计

1．结构特点

该仪器用来测定烟草薄片、纸张等柔性片状材料的厚度。该仪器依据接触测量法设计，主要由传动系统和测量系统两部分组成。传动系统主要由电机、凸轮、推杆组成；测量系统主要由座体、量砧、上测量头、重砣、千分表座和千分表组成。

2．主要技术参数

测量范围：大表盘千分表：0～3mm；

测微表：0～0．10mm。

分度值：大表盘千分表：0．001mm；

测微表：0．001mm。

接触压力：100kPa±10kPa。

接触面积：2cm²。

上、下测量面平行度：≤0．002mm。

测量准确度见表9－10－10。

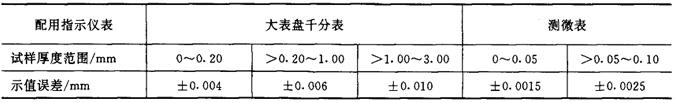

表9－10－10 BHZ－1型薄片厚度计准确度

测量头下降速度：1mm／s±0．2mm／s。

测量头上升高度：3mm±0．2mm。

整机质量：约6kg。

环境条件：

室温：20℃±10℃。

电源电压：220V±22V。

无震动，空气洁净少尘。

在稳固的平台上水平放置。

3．外形尺寸

主机尺寸：长×宽×高为270mm×190mm×370mm。

仪器外形结构图见图9－10－7。

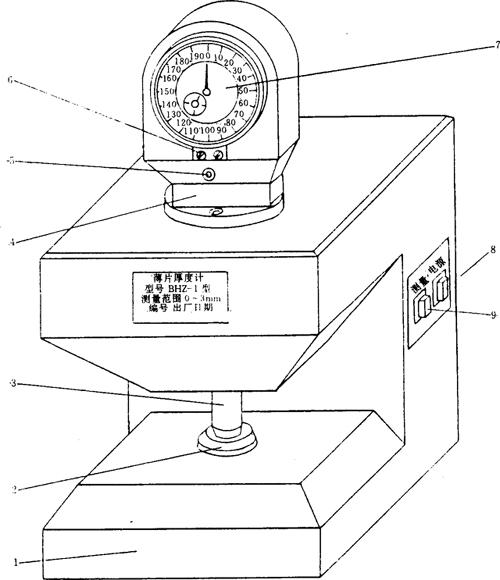

图9－10－7 BHZ－1型薄片厚度计外形结构图

1－座体 2－量砧 3－上测量头 4－千分表座 5－油杯 6－固定块 7－千分表 8－电源开关 9－工作开关

4．生产厂家

四川省长江造纸仪器厂。
