管道

---

水输管道按用途分盐浆管、供卤管和回卤管；按使用方法分为移动式和固定式。

在移动式管道中，为管道拆结方便采用快速接头(见图2－8－21)。在固定式管道中为安装方便，消除由于温差产生的管道伸缩，采用套管式补偿器(见图2－8－22)和滚动支座。

图2－8－21 快速接头

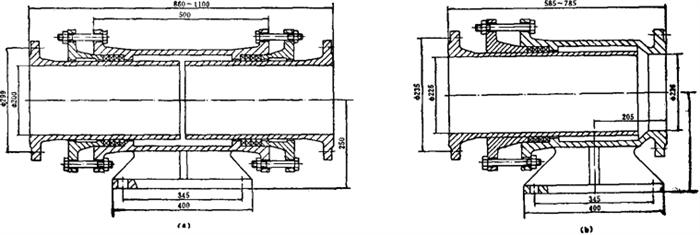

图2－8－22 8in水输套管式伸缩器

a－双向伸缩器 b－单向伸缩器

根据盐浆流量、管路压力、固液比、盐浆对管路的磨损、腐蚀和结盐等因素选择管材和管径。目前盐场使用较多的有硬聚氯乙烯管(塑料管)、承插式铸铁管和无缝钢管，在需要经常活动的转弯处还使用夹布压力胶管。使用管公称直径有100mm、125mm、200mm和250mm。有关材料规格见表2－8－14、2－8－15和2－8－16。

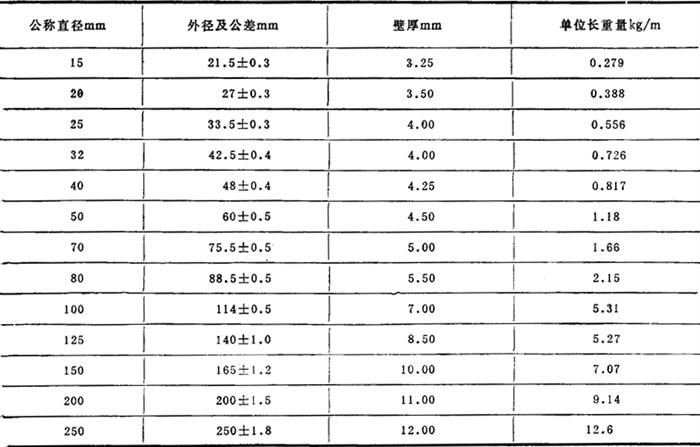

表2－8－14 硬聚氯乙烯管(塑料管)

注：(1)密度1．4～1．5t／m³；(2)拉伸强度≥4000N／cm²；(3)弯曲强度≥8000N／cm²。

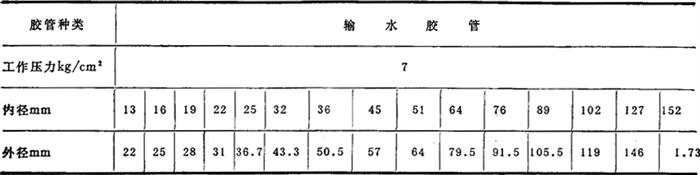

表2－8－15 夹布压力胶管

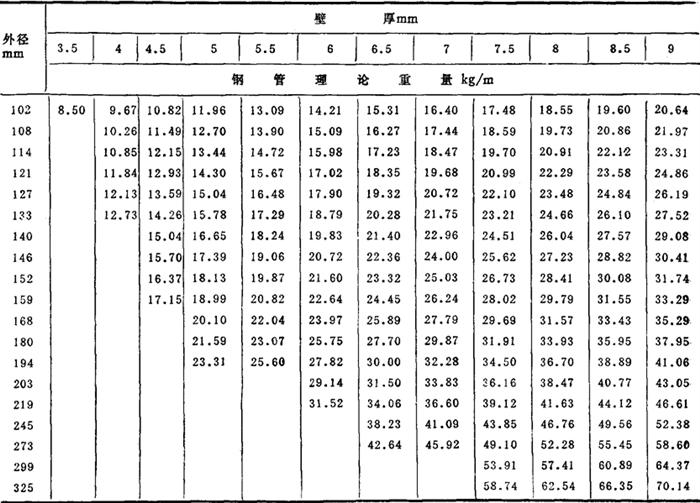

表2－8－16 部分无缝钢管

试验和生产实践表明，管道磨损情况如图2－8－23，D、E、F三个方向磨损较快，C、G方向次之，B、H方向很轻微，A方向几乎无磨损。为延长管道寿命，可翻转使用，每次翻转90°或120°。

图2－8－23 管壁磨损情况图
