管子布线

---

穿管敷设的绝缘导线的电压等级不应低于500V。

(1)管子布线的管材选择如下：

①明敷于潮湿环境或直接埋于素土内的金属管布线，应采用焊接钢管(以下简称钢管)。明敷或暗敷于干燥环境的金属管布线，可采用管壁厚度不小于1．5mm的电线钢管(以下简称电线管)。

②在酸碱盐腐蚀的环境，应采用硬聚氯乙烯管敷设。

③爆炸危险环境，应采用镀锌钢管敷设(管子连接螺纹啮合不少于5扣，用于1区时应有锁紧螺母；用于1区、2区管径≥32mm时，不少于6扣)。

(2)多根导线同穿一根管时：3根及以上绝缘导线同穿一根管时，导线的总截面积不应大于管内净面积的40%(2根绝缘导线穿同一根管时，管内径不应小于2根导线直径之和的1．35倍)，并应符合下列要求：

①管子没有弯时的长度不超过30m。

②管子有一个弯(90°～105°)时的长度不超过20m。

③管子有二个弯(90°～105°)时的长度不超过15m。

④管子有三个弯(90°～105°)时的长度不超过8m。

每两个120°、135°或150°的弯，相当于90°或105°的弯。若长度超过上述要求时，应加设拉线盒、箱或加大管径。

(3)不同回路、不同电压、不同电流种类的导线，不得穿入同一管内。但下述情况除外：

①一台电机的所有回路(包括操作回路)。

②同一设备或同一流水作业线设备的电力回路和无防干扰要求的控制回路。

③无防干扰要求的各种用电设备的信号回路、测量回路和控制回路。

④同一照明花灯的几个回路。

⑤同类照明的几个回路，但不应超过8根，工作照明和事故照明不得同管敷设。

⑥标称电压在50V以下的回路。

互为备用的线路不得共管。控制线和动力线共管时，当线路较长或弯头较多时，控制线截面不应小于动力线截面的10%。

管线埋地时不宜穿过设备基础。

管线明敷时(沿水平或垂直方向敷设)，其固定点间最大间距不应大于表12－80中所列数值。

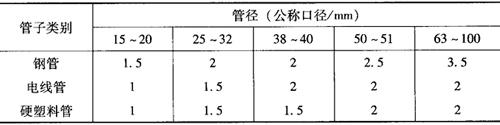

表12－80 管线明敷时固定点间最大间距／m

注：①钢管的公称管径指内径，电线管和硬塑料管管径指外径。

②钢管规格根据GB 3092－1993《低压液体输送用焊接钢管》，电线管规格根据GB 3640－1988《普通碳素钢电线套管》。

绝缘电线穿管管径选择见表12－81～表12－90。

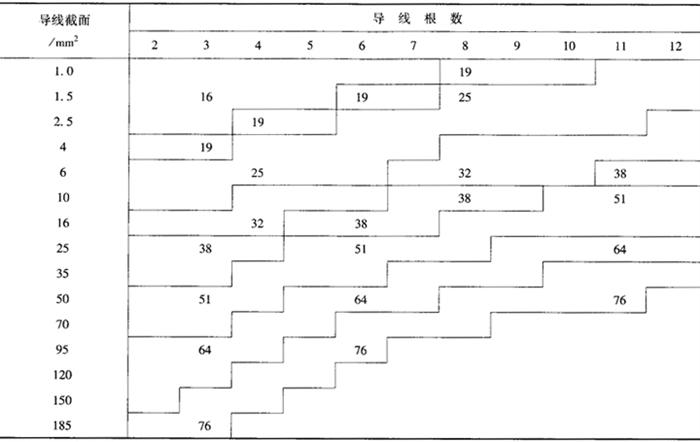

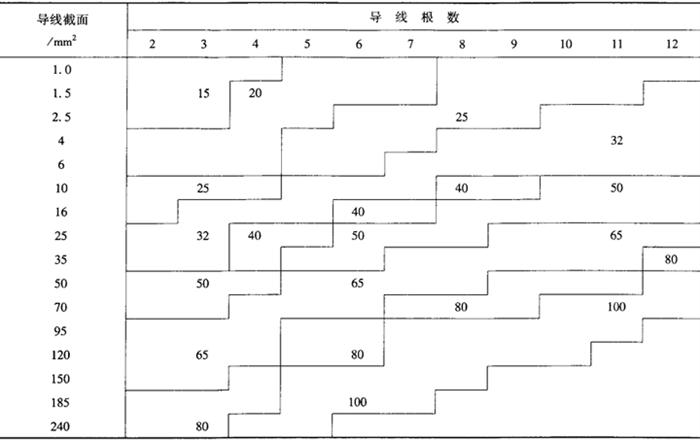

表12－81 BV、BLV型绝缘线穿钢管管径选择／mm

注：①钢管的管径指内径。

②钢管规格根据GB 3092－1993《低压流体输送用焊接钢管》。

表12－82 BV、BLV型绝缘线穿电线管管径选择／mm

注：电线管的管径指外径。

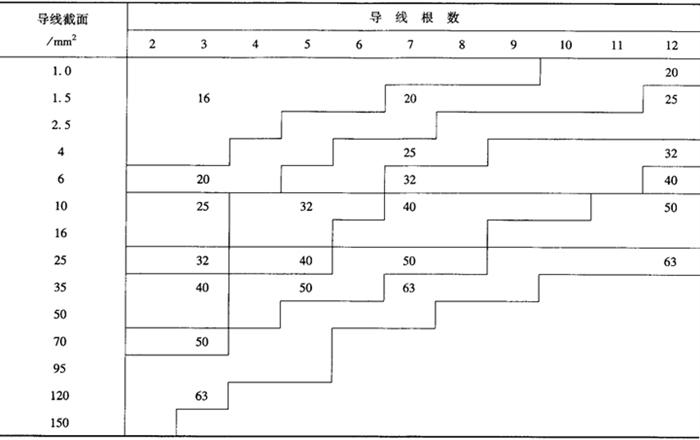

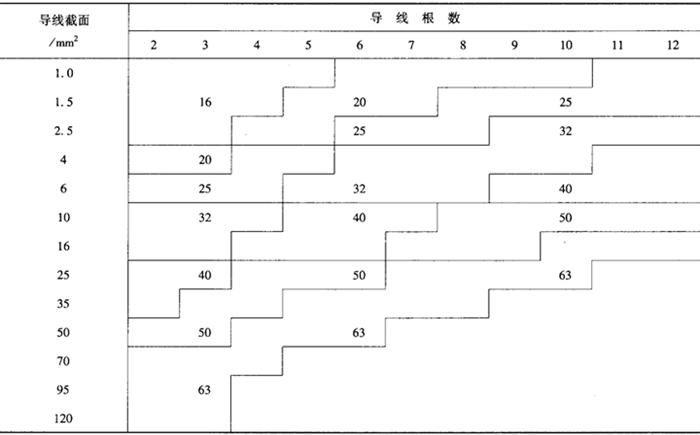

表12－83 BV、BLV型绝缘线穿硬塑料管(重型)管径选择／mm

注：硬塑料管(重型)的管径指外径。

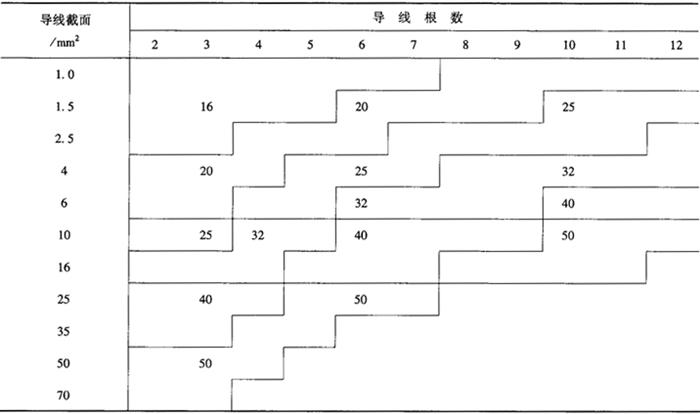

表12－84 BV、BLV型绝缘线穿硬塑料管(轻型)管径选择／mm

注：硬塑料管(轻型)的公称管径指外径。

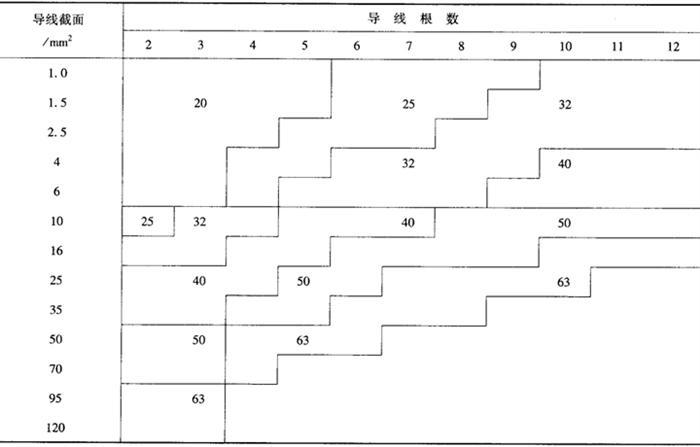

表12－85 BV、BLV型绝缘线穿半硬塑料管、波纹管管径选择／mm

注：半硬塑料管、波纹管的公称管径指外径。

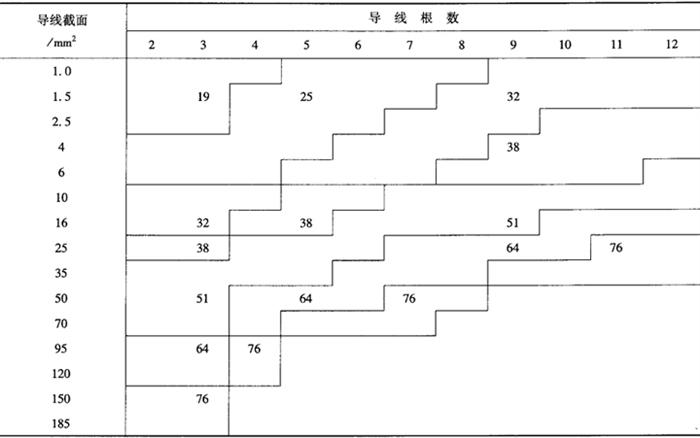

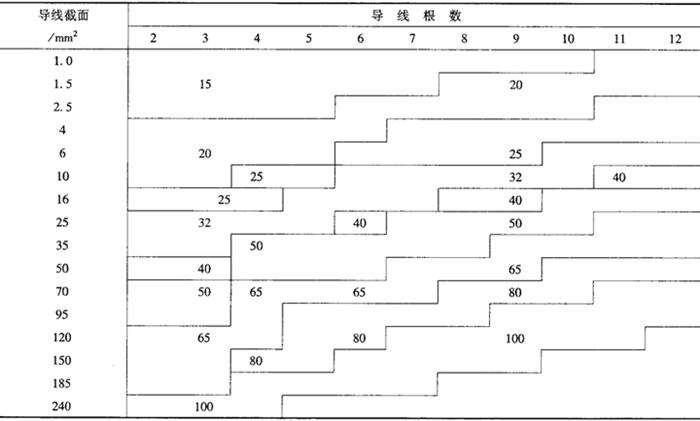

表12－86 BX、BLV型绝缘线穿钢管管径选择／mm

注：钢管的管径指内径。

表12－87 BX、BLX型绝缘线穿电线管管径选择／mm

注：电线管的管径指外径。

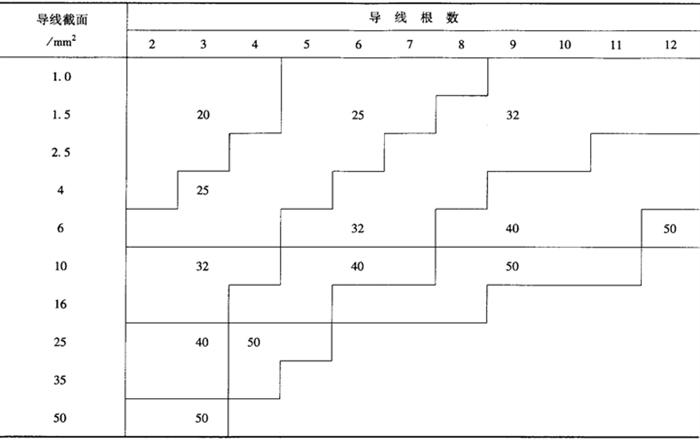

表12－88 BX、BLX型绝缘线穿硬塑料管(重型)管径选择／mm

注：硬塑料管(重型)的公称管径指外径。

表12－89 BX、BLX型绝缘线穿硬塑料管(轻型)管径选择／mm

注：硬塑料管(轻型)的管径指外径。

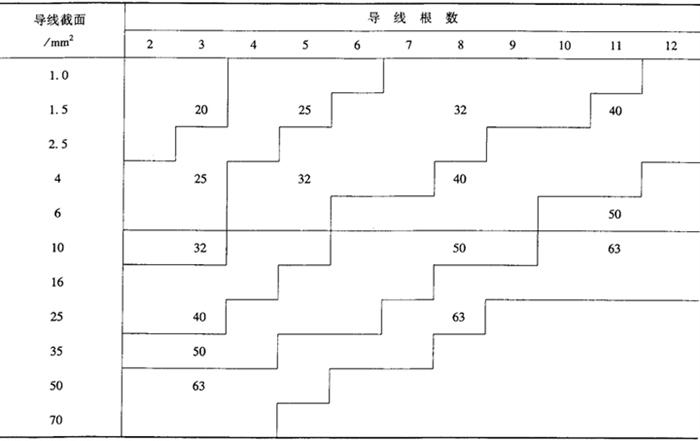

表12－90 BX、BLX型绝缘线穿半硬塑料管、波纹管管径选择／mm

注：半硬塑料管、波纹管的管径指外径。

常用绝缘电线的型号、名称和主要用途见表12－91。

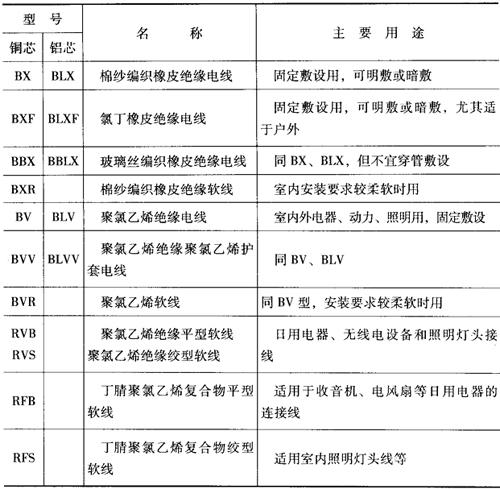

表12－91 常用绝缘电线的型号、名称和主要用途
