等离子弧的类型

---

按电源供电方式不同分为非转移弧、转移弧、混合型三类，电弧形态如图6－2所示。

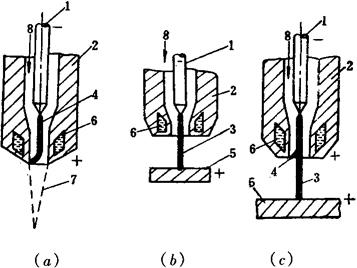

图6－2 等离子弧的类型

(a)非转移弧 (b)转移弧 (c)联合弧

1－钨极 2－喷嘴 3－转移弧 4－非转移弧 5－工件 6－冷却水 7－弧焰 8－离子气

1．非转移弧

钨极接负极，喷嘴接正极，等离子弧在钨极和喷嘴之间燃烧，在离子气流压送下，弧焰从喷嘴高速喷出，形成等离子焰。等离子焰向工件传送热量，同时为形成转移弧创造条件。

2．转移弧

钨极接负极，工件接正极，等离子弧在钨极和工件之间燃烧。它可以直接将大量的热量传送到工件上，是金属焊接和切割的主要形式。转移弧是在非转移弧的基础上形成的，引燃转移弧后，应立即断开非转移弧电源。

3．混合型

非转移弧和转移弧同时存在称为联合型或混合型等离子弧。它的特点是电弧稳定性好，适合于微束等离子弧焊和粉末堆焊。

等离子弧根据不同的用途，可采用不同类型的离子气：焊接和喷涂用等离子弧可采用纯氩、富氩(95%Ar+5%H₂)、氩和氦的混合气体(离子气)。在外层还要通入氩或氩和氢或氩和氦混合气的惰性保护气体。切割用等离子弧可采用氮和氢、氩和氢两种混合气体，空气、水蒸气作为离子气，可以不通入保护气体。
