板的弯曲

---

板材的弯曲加工，也和型材一样，存在拉伸侧产生龟裂和弹性回缩的问题。由于弯曲会产生龟裂，所以弯曲外侧的拉伸变形必须不超过材料所容许的限度。其最小弯曲半径，应按JIS H4000标准的规定。这个标准，以180度的弯曲试验，给出了合格的弯曲内侧半径。使用弯板机等压力机进行90度顶压弯曲时，实际上应用的最小弯曲半径，示于表8。

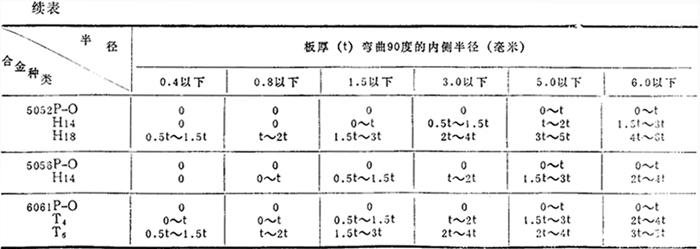

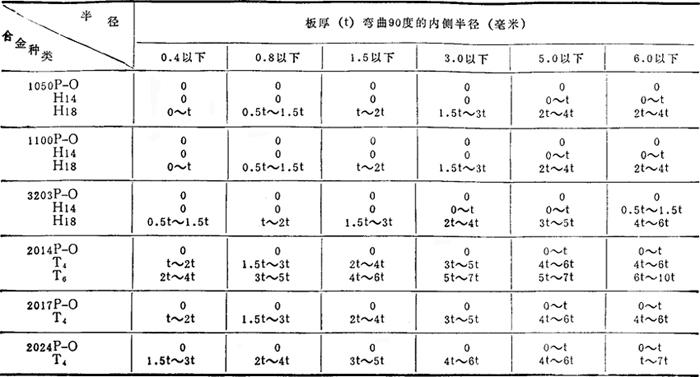

表8 铝合金板的最小弯曲半径(90°弯曲)

注：最小弯上的高度L

弹性回复，当把弯曲载荷去掉以后，由弯曲外侧的拉伸所造成的弹性变形，就会因为弯曲内侧由压缩所造成的、与之相反的弹性变形而消失，而使具有相当量的弯曲角度减小。对此，加工性能越低、硬度越大的材料，弹性极限越高。图5－8示出弹性回复大的铝合金加工时的上述关系。

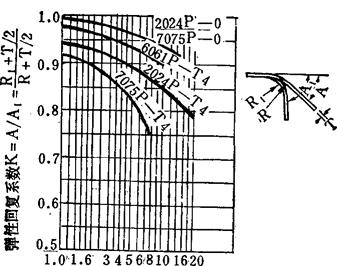

图5－8 铝合金的弹性回复

R：产品半径 R₁：模具半径 A：模具半径 A₁：模具角度 T：板厚 R／T：产品半径／板厚
