有填料管式熔断器

---

1．适用范围

用于交流50Hz(或60Hz)、额定电压至750V、额定电流至1000A的电路中，填料封闭管式熔断器RT系列适用于具有高短路电流的电力网络或配电装置中，主要用于电缆、导线及电气设备的短路保护及电缆、导线的过载保护之用。填料管式快速熔断器RS系列作为半导体、硅整流或晶闸管元件及其所组成的成套装置的短路或过载保护之用。

2．结构特征

熔断体由熔管、熔体、填料等组成；由纯铜片(或铜丝)制成的变截面熔体封装于高强度熔管内，熔管内充满高纯度石英砂作为灭弧介质；熔体二端采用点焊与端帽牢固连接，熔断体可带有撞击器，熔断时撞击器动作发出信号。

熔断器支持件由底板、载熔件、插座等组成，由塑料压制的底板装上载熔件、插座后，铆合或螺丝固定而成，为半封闭式结构。

3．常用填料管式熔断器产品型号及主要技术参数

常用填料管式熔断器产品型号及主要技术参数见表1－33。

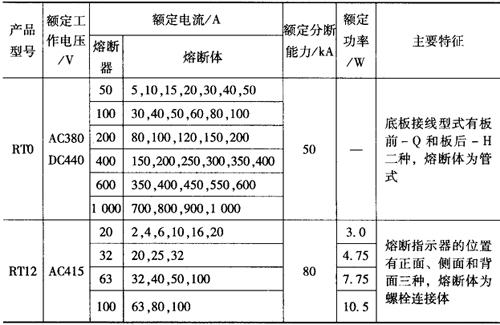

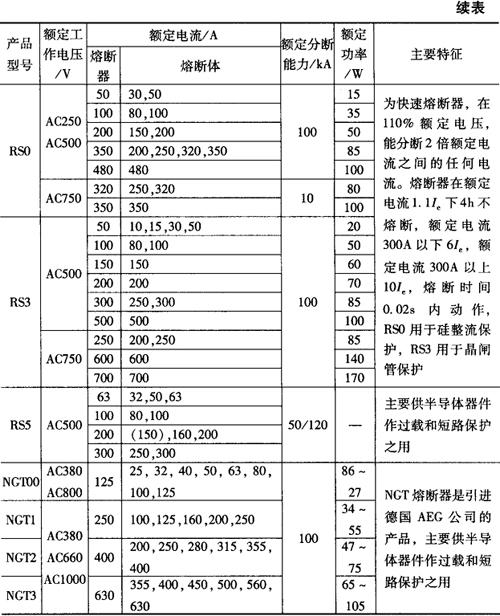

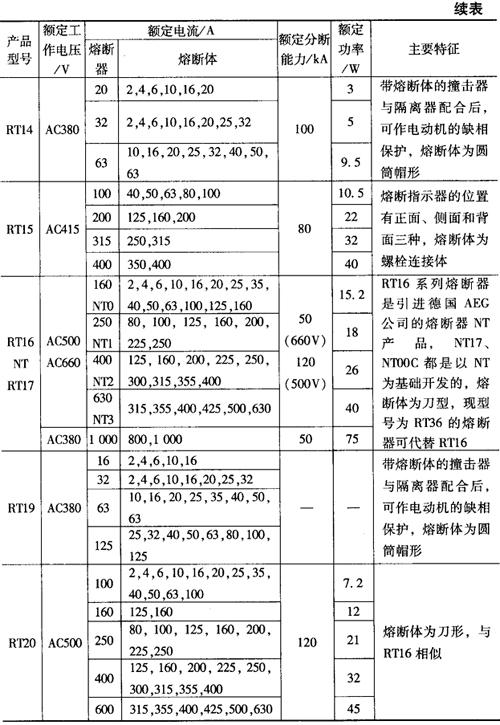

表1－33 常用填料管式熔断器产品型号及主要技术参数

4．熔断器的外形及安装尺寸

熔断器外形及安装尺寸见图1－20和表1－34。

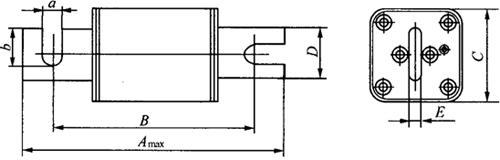

图1－20 熔断器外形及安装尺寸

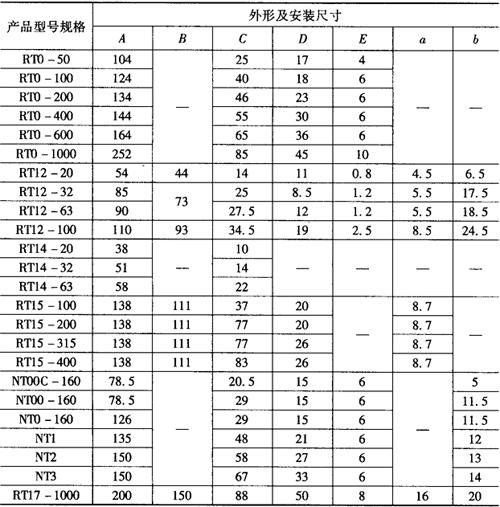

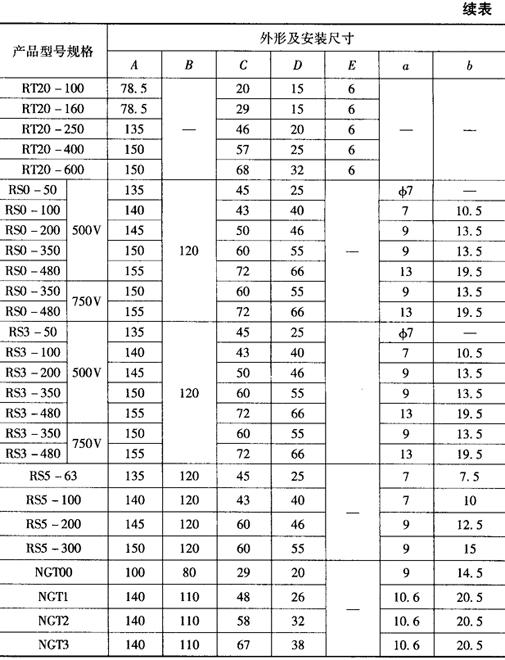

表1－34 熔断器外形及安装尺寸／mm

注：熔断器底座的外形及安装尺寸可向制造厂索取。
