感应同步器

---

感应同步器是应用电磁感应原理进行测量的一种传感元件，可分为直线性和旋转型(或圆型)。感应同步器结构简单，制造不复杂，成本低，维护方便，工作可靠，但定位精度低，适于开环系统。

1．直线型感应同步器

直线型感应同步器的工作原理类似一个展开的旋转变压器，它是利用滑尺和定尺上的激磁绕组和感应绕组之间相对位置变化所产生的电磁耦合的变化，发出相应的位移电信号进行位置检测的。图3．2－5给出绕组示意图，图3．2－6是电信号形成原理。为了能够判别滑尺的运运方向和进行电子细分，滑尺上配置相距为1／4节距的两个绕组，即正弦激励绕组和余弦激励绕组。

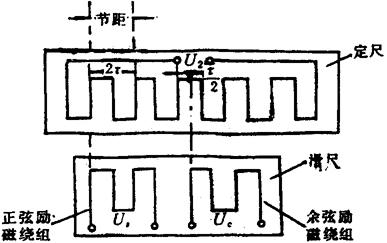

图3．2－5 感应同步比的绕组

感应同步器按不同的激磁供电方式可划分为两种不同的工作状态：相位工作状态和幅值工作状态。

一般感应同步器的不确定度为：A级±2．5μm；B级±5μm；高质量的感应同步器不确定度可达1μm。

2．旋转型感应同步器

这种感应同步器的原理与直线型的完全相同，不过其感应绕组与激磁绕组分别复制在两块圆盘端面。根据两圆盘贴近时的相对旋转位置不同所反映的感应电压变化，可进行圆周分度。旋转型感应同步器的一个节距常称为一个对极，对极数根据要求不同可以是180对极、360对极、540对极、720对极等，相应的节距为2^°、1^°、40′和30′。

对旋转型感应同步器来讲，定尺和滑尺绕组的直径越大，电磁耦合度也越大，精度一般也高。

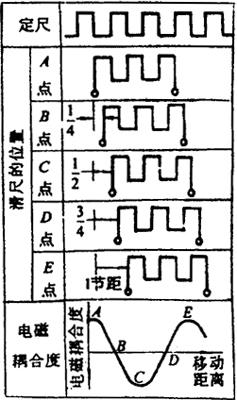

图3．2－6 感应同步的原理

【参考文献】：

［1］王因明主编，光学计量仪器设计，机械工业出版社，1982。

［2］薛实福、李庆祥编着，精密仪器设计，清华大学出版社，1991。

［3］叶声华主编，激光在精密计量中的应用，机械工业出版社，1980。

［4］罗南星主编，几何量计量技术简明教程，机械工业出版社，1993。

［5］角度计量编写组，角度计量，中国标准出版社，1984。

［6］童竞主编，几何量测量，机械工业出版社，1988。

［7］王江主编，现代计量测试技术，中国计量出版社，1990。

［8］蒋诚志编，计量光学，中国计量出版社，1989。

［9］梁铨廷主编，物理光学，机械工业出版社，1981。

［10］强锡富，于汶编，电路基础与电路量仪，哈尔滨工业大学出版社，1989。

［11］黑龙江省标准计量局、哈尔滨工业大学编，长度计量手册，科学出版社，1979。

［12］张国雄、沈生培主编，精密仪器电路，机械工业出版社，1987。

［13］几何量实用测试手册编委会，几何量实用测试手册，机械工业出版社，1985。
