型钢切口计算号料

---

型钢弯曲切口下料在现场下料工作中占有很大比重，特别是角钢与槽钢，下料时须依据图样要求画出实样图，用样板进行号料或用直尺直接在工件上进行号料。型钢切口号料，一般比较简单，可通过图例直接领会作图方法，不必叙述作图步骤。因此，这里仅以角钢和槽钢为例，通过图示说明料长及切口形状。

(一)角钢弯曲切口形状及料长

1．角钢内弯任意角外尖角

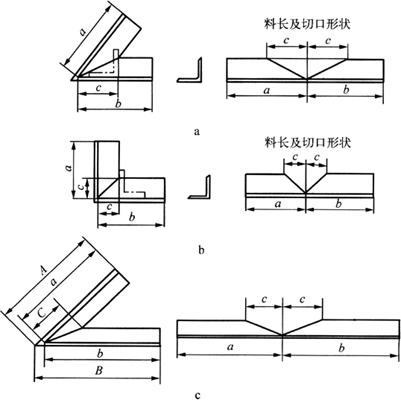

图5－32a所示为角钢切口内弯成锐角时的切口和料长，左边图为工件成型后的形状和尺寸，右边为切口形状和料长。角钢切口内弯钝角等所用方法与内弯锐角相同，如图5－32b、c所示角钢切口内弯直角、任意角的切口和料长。

图5－32 角钢内弯各种角度料长及切口形状

a．内弯锐角外尖角 b．内弯直角外尖角 c．内弯任意角外尖角

2．角钢内弯90°外圆角

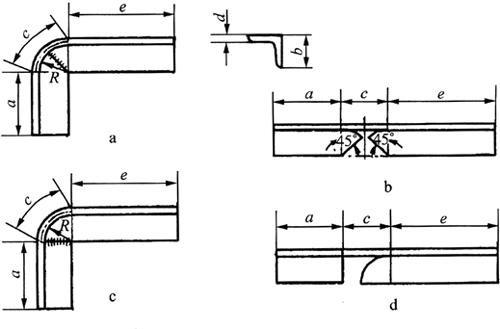

如图5－33所示，其中图5－33a为切口位于45°分角线上，图5－33b为45°分角线上的切口形状及料长；图5－33c为切口位于直角边线上，图5－33d为直角边线上的切口形状及料长。

图5－33 角钢内弯90°外圆角料长及切口形状

a．切口位于45°分角线上 b．45°分角线上的切口形状及料长 c．切口位于直角边线上 d．直角边线上的切口形状及料长

图5－33中弯曲面中心弧长按下式计算：

式中c——弯曲面中心层弧长(mm)；

R——内圆弧半径(mm)；

d——角钢的厚度(mm)。

3．角钢内弯各种框形

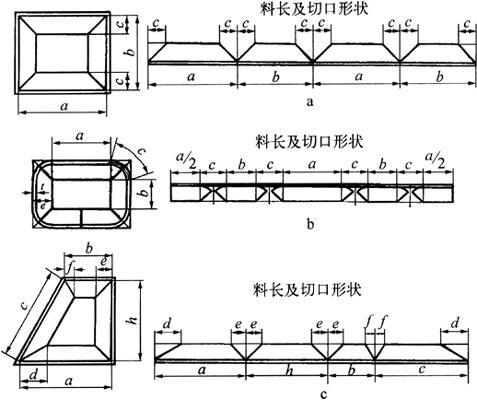

如图5－34所示，图5－34a为角钢内弯矩形框时的切口形状及料长，图5－34b为角钢内弯外圆角矩形框时的切口形状及料长，而图5－34c则为角钢内弯梯形框时的切口形状及料长。图5－34中尺寸计算公式为

图5－34 角钢内弯各种框形的料长及切口形状

a．内弯矩形框 b．内弯圆角矩形框 c．内弯梯形框

(二)槽钢弯曲切口形状及料长

1．槽钢平弯任意角圆角切口形状

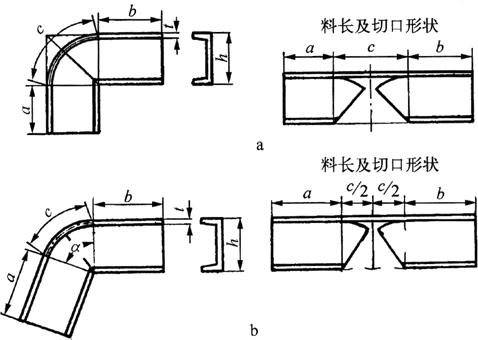

如图5－35所示，号料的关键是计算圆弧的长度，其计算式如下：

图5－35 槽钢平弯任意角圆角料长及切口形状

a．平弯90°圆角 b．平弯钝角圆角

式中 c——弯曲立面中心弧长(mm)；

h——槽钢宽度(mm)；

t——翼板厚度(mm)；

α——弯曲角度(°)。

2．槽钢侧弯矩形框切口形状

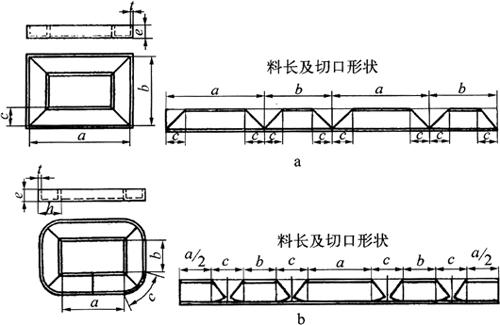

(1)槽钢侧弯直角矩形框：图5－36a所示为槽钢切口侧弯四个直角成为一矩形框件，左图为工件成型图，右图为料长及切口形状图(图中仅示出一半长度)。

图5－36 槽钢侧弯矩形框料长及切口形状

a．侧弯直角矩形框 b．侧弯圆角矩形框

(2)槽钢侧弯圆角矩形框：图5－36b所示为槽钢切口侧弯圆角矩形框的料长及切口形状；右图为槽钢平弯90°圆角时的料长及切口形状。

图中尺寸的计算公式为
