石灰转窑热量衡算

---

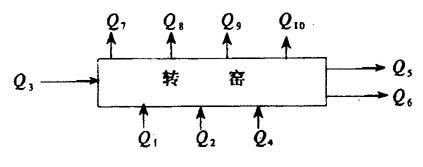

［说明］石灰转窑的热量衡算方框图如下：

图中 Q₁——燃料供入热量(kJ／h)

Q₂——喷油雾化供入热量(kJ／h)

Q₃——物料带入热量(kJ／h)

Q₄——燃烧空气带入热量(kJ／h)

Q₅——CaCO₃生成CaO反应吸收热量(kJ／h)

Q₆——烧成石灰带走热最(kJ／h)

Q₇——白泥中水分蒸发等吸收热量(kJ／h)

Q₈——排烟带走热量(kJ／h)

Q₉——窑体散热损失(kJ／h)

Q₁₀——其他热损失(kJ／h)

1．燃料供入热量Q₁

式中 G₁——燃料消耗量(kg／h)

Q_y——燃料应用基低位发热量(kJ／kg)

C₁——燃料比热容［kJ／(kg·℃)］，对重油C₁=1．88

t₁——入窑燃料温度(℃)

t——环境温度(℃)

2．油枪喷油雾化用蒸汽供入热量Q₂

式中 D₂——雾化耗用蒸汽量(kg／h)

i₂——雾化耗用蒸汽比能(kJ／kg)

i——环境温度下水的比能(kJ／kg)

3．物料带入热量Q₃

式中 G₃——绝干白泥物料量(kg／h)

C₃——绝干白泥物料比热容［kJ／(kg·℃)］，取C₃=1．05

W——白泥中水分量(kg／h)

C——水的比热容［kJ／(kg·℃)］

t₂——入窑的湿白泥温度(℃)

t——环境温度(℃)

G'₃——补充石灰石量(kg／h)

G'₃——石灰石比热容［kJ／(kg·℃)］，取1．05

t'₂——入窑的补充石灰石温度(℃)

4．燃烧空气带入热量Q₄

式中 V——燃烧用空气量(m³／h)

C₄——空气平均比热容［取1．3kJ／(kg·℃)］

t₄——入窑时空气温度(℃)

t——环境温度(℃)

5．CaCO₃生成CaO应吸收热量Q₅

式中 3178——生成1千克CaO时所需吸热量(kJ／kg)

G₅——生石灰产量(kg／h)

6．烧成生石灰带走热量Q₆

式中 G₆——生成生石灰量(kg／h)

C₆——生石灰比热容［取1．05kJ／(kg·℃)］

t₆——生石灰温度(℃)

t——环境温度(℃)

7．白泥中水分蒸发等级吸收热量Q₇

式中 W——白泥中水分量(kg／h)

t₁——入窑白泥中的水温(℃)

r——水的汽化潜热(kJ／kg)，取r=539

C₇——过热蒸汽比热容［取1．93kJ／(kg·℃)］

t₇——排烟温度(℃)

8．排烟热损失Q₈

式中 V₈——排烟量(m3／h)

C₈——烟气比热容［取1．42kJ／(kg·℃)］

t₀——排烟温度(℃)

Q₇——白泥中水分蒸发等级吸收热量(kJ／h)

9．窑体散热损失Q₉

式中 F——窑体散热面积(m²)

K——传热系数［kJ／(kg·℃)］

t₉——窑体散热面外表温度(℃)

t——环境温度(℃)

10．其他热损失Q₁₀(略)

11．石灰转窑正平衡热效率η₁

式中符号含义及单位同上

12．石灰转窑反平衡热效率η₂

式中符号含义及单位同上
