半硬质氯乙烯树脂组合物

---

用作标记薄膜的半硬质氯乙烯树脂组合物，特别适宜于制造有遮蔽性要求的薄膜。它含有大量颜料、少量增塑剂，是具有优良机械强度和耐候性的半硬质氯乙烯树膜薄膜。其关键成分是微悬浮聚合而得的、平均粒径为0．5～2μm(最好为0．6～1．5μm)、聚合度为1300～2000(最好为1400～1800)的氯乙烯树脂(A)40%～95%(最好60%～90%)以及平均粒径为0．2μm以下的微粒子氯乙烯树脂(B)5%～60%(最好10%～40%)。

例1 将氯乙烯树脂(A)80份、氯乙烯树脂(B)20份、络合物稳定剂1份、钡／锌稳定剂2份、聚酯增塑剂35份、二氧化钛60份和稀释剂(芳烃、脂肪烃、二异丁基酮、甲基异丁基酮)适量放入万能混合机中，于室温下混炼15分钟。在所得的混合物中再添加稀释剂30份，在真空度40kPa时脱泡，于室温混炼20分钟，得软糊状树脂。将此糊状树脂用100μm或150μm的刮浆涂布机涂布在工程纸上，在热风干燥机中于200℃下烘烤2分钟，得厚50μm的薄膜。此薄膜的抗张强度、断裂伸长率、抗裂强度、耐水性(%)、耐候性［高压汞灯距离30cm0．049MPa60℃辐射20小时后用水喷雾1小时干燥，如此循环20周，求出泛黄指数(△YI)和△E(色差)］，分别列于下表。

例2～7 氯乙烯成分(A)和(B)与上例不同，其他与上例相同，但例7的颜料为二氧化钛15份、聚偶氮红10份。所制得的薄膜的各项性能也列于下表。

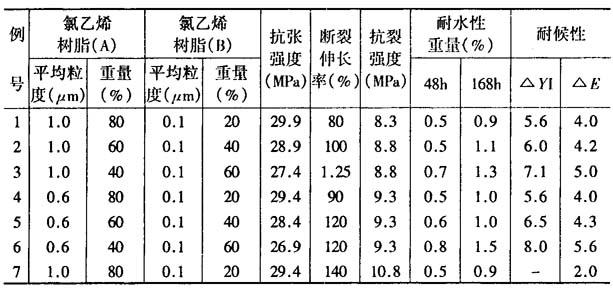

半硬质氯乙烯树脂的成分和各项性能

从上表可以看出，由此类配方得到的标记用的半硬质聚氯乙烯薄膜具有优良的机械强度、耐候性和耐水性。

(日本特许公开：05－88862)
