井中爆破与射孔

---

在多层状岩盐(或多层地下卤水)建造的矿区中，已被套管封隔的产层或层段进行开采时，可采用井中爆破或定位射孔工艺，揭露矿层或矿段，以便由下至上逐层、分层开采岩盐(或地下卤水)，提高单井生产能力，延长服务年限，提高矿床采收率。

(－)射孔

将射孔器下放至井中预定深度引爆，射穿套管及水泥环，并穿过地层一定深度，使之与井内液柱连通，造成井下通道。

1．方法分类

(1)套管射孔 将射孔器用测井电缆送到无油管的井内，对套管进行射孔；

(2)过油管射孔 将射孔器用测井电缆通过预先下放到井内的油管，对套管进行射孔；

(3)油管输送式射孔 将射孔器连接在油管底部，下放到井内，对套管进行射孔。

2．射孔弹的分类

(1)按装配形式分有枪身射孔弹和无枪身射孔弹。

(2)按射孔方法，分为套管射孔弹、过油管射孔弹和油管输送式射孔弹；

(3)按聚能罩类形，分为有杵堵射孔弹和无杵堵射孔弹；

3．代号及其含义：

Y——有枪身射孔系列

W——无枪身射孔系列

D——射孔弹

T——套管射孔

G——过油管射孔

S——油管输送式射孔

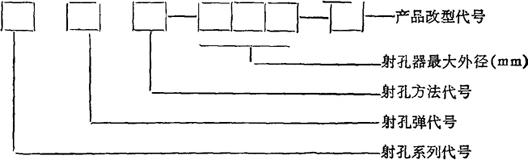

4．型号表示方法

分类与型号见表3－1－24。

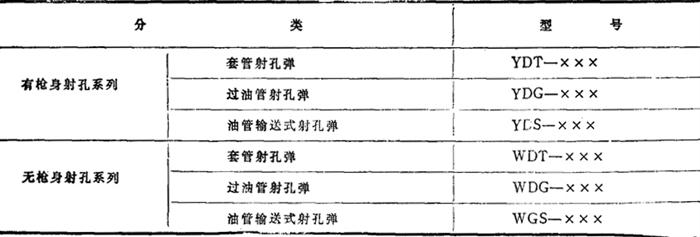

表3－1－24 射孔弹分类与型号

5．主要性能指标

(1)外观要求：表面应清洁，无损伤，不得漏药、缺药，涂胶(漆)部位胶(漆)应均匀。

(2)地面穿孔性能、起爆率不小于95%，穿孔率不小于90%，平均穿孔深度不应小于表3－1－25之规定。

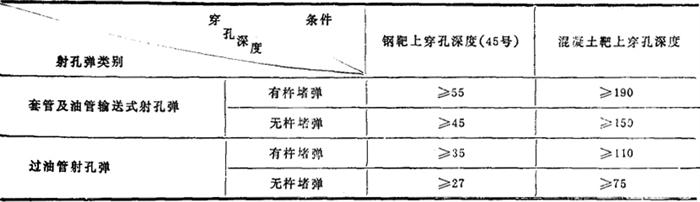

表3－1－25 射孔弹地面穿孔深度要求(mm)

(3)对139．7mm(″)套管射孔后的允许损伤应满足表3－1－26要求。

表3－1－26139．7mm套管射孔后允许损伤

(4)各类射孔器综合指标见表3－1－27。

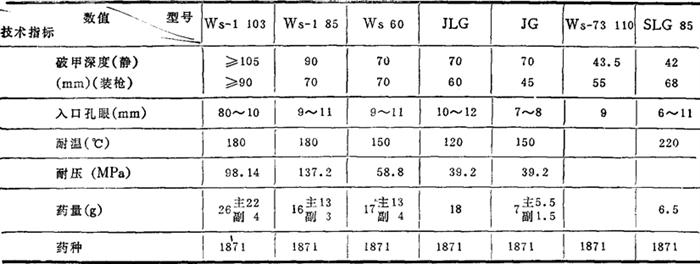

表3－1－27 各类射孔器综合指标

6．射孔弹包装与标志

(1)射孔弹的包装，除按民爆器材的要求外，应符合SY／JQ257－81包装通用技术的规定；

(2)包装箱外应有爆炸药品标志，应符合GB190－73危险品包装标志的要求；

(3)包装箱外并标明民爆器材生产企业凭证编号，应有生产厂家铅封。

7．运输与贮存 按照《中华人民共和国民用爆破器材管理条例》(国发〔84〕5号)文件第五章第二十三条至第二十六条，第三章第十三条至第十七条执行。

(二)井中爆破

采用专门的药弹(具有横向和纵向聚能切割效应的药形罩和高能炸药柱炸弹)，下放至井内预定深度引爆，切割套管，爆破管外水泥环，并穿过岩层或矿层至一定深度，使生产目的层段裸露，以便进行开采；或根据钻井工程处理事故的需要，用以切断钻具、爆破振动解卡；也可用来处理开采层段之间较薄的夹石层，以连通上下盐层，提高采收率等。

1．爆破器材

(1)特种药弹 由聚能药形罩、高能炸药柱、引爆装置及壳体组成。

(2)导爆索 JD－76型Φ9、Φ8、Φ7，每根长2．4m，耐温130℃，耐压58．8MPa，爆速≥6500m／s，爆温≥3300℃。

(3)发火器 为起爆部件。性能指标：耐温150℃，耐压68．6MPa。

(4)炸药 几种常用炸药的主要性能见表3－1－28。

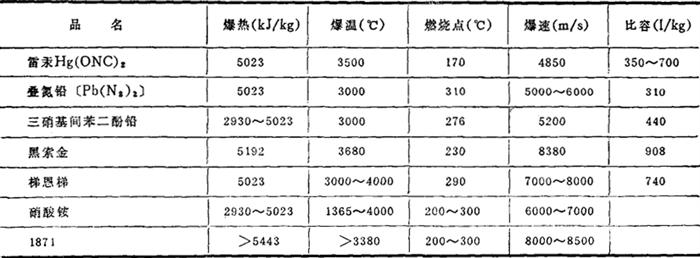

表3－1－28 常用炸药主要性能

2．配套装置

(1)电缆头 与测井绞车电缆相连的部件，用以提升和下放药弹，Φ30～40×300mm。

(2)磁性定位器 测定套管接箍，准确计算起爆点。

(3)加重杆 根据井内压力为药弹配重的附件，以克服井内压力和电缆的摩擦力，使药弹顺畅的下达到预定施工井段，外径≤48mm，长度800mm～1200mm。

3．运输与贮存 爆破器材必须按《中华人民共和国民用爆破器材管理条例》(国发〔84〕5号文件)第五章二十二条至二十六条，第三章十三条至十七条执行。

(三)定位爆破和射孔

在薄互层组的岩盐矿区，为了准确地射穿目的层，应用测井曲线将计算爆破或射孔层位深度的起算点，由地面间接地移到井下距目的层最近的位置，在电缆上作出标记，以保证爆破和射孔的准确度。

定位方法：测井电缆首先下至目的层附近，作“特殊记号”并注磁以便照像记录。同时测自然伽马曲线及磁性定位曲线，和原测视电阻率曲线进行对比，定出“特殊记号”的深度(以视阻率曲线为准)，并求目的层顶、底界及厚度。根据各层底界深度分别量出与“特殊记号”的长度。如图3－1－50所示。

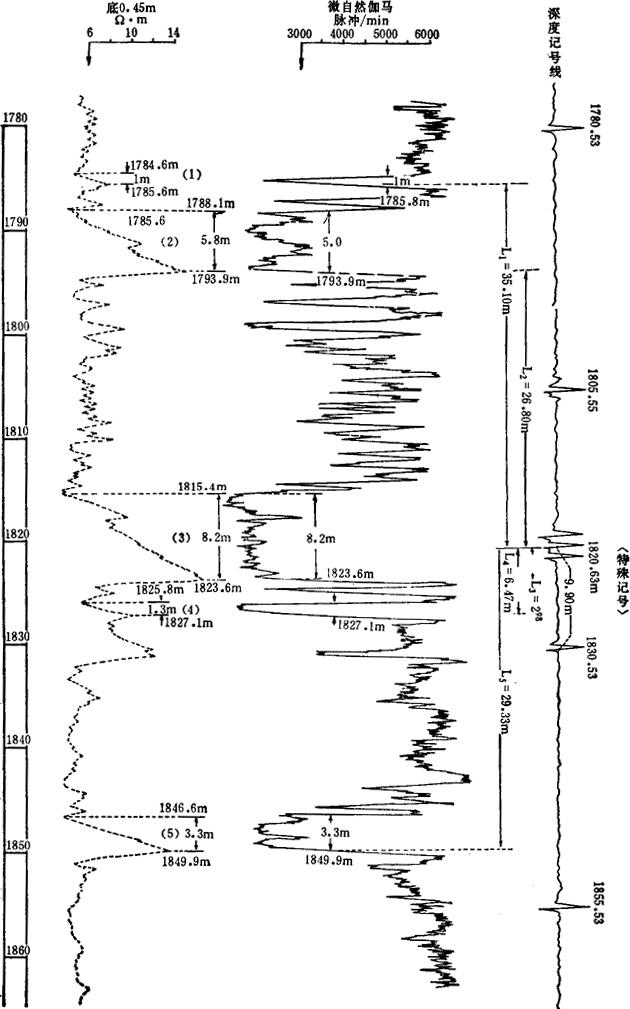

图3－1－50 “特殊记号”深度的推算图例

从而定出定位爆破或射孔所用“特殊记号”深度。然后根据下式计算出第－炮的上提(下放)距离：

±L=M－(T－G+H) (3－1－13)

式中 +L——电缆下放距离

－L——电缆上提距离

M——目的层底介深度

T——特殊记号深度

G——自然伽马零长

H——枪身零长
