中间继电器

---

1．适用范围

中间继电器适用于交流50Hz或60Hz、电压至380V，及直流电压至220V的控制电路中，用来控制各种电磁线圈，以使信号放大或将信号同时传递给有关控制元件。也可用来直接控制小容量电动机或其他电气执行元件。

2．结构和工作原理

中间继电器的结构和工作原理与交流接触器基本相同，与交流接触器的主要区别是触点数目多些，且触点容量小，只允许通过小电流。在选用中间继电器时，主要是考虑电压等级和触点数目。

3．常用中间继电器产品型号及主要技术参数

常用中间继电器产品型号及主要技术参数见表1－91。

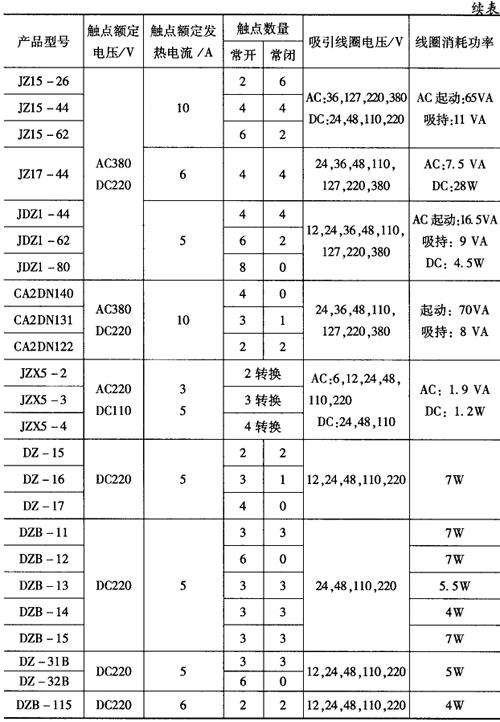

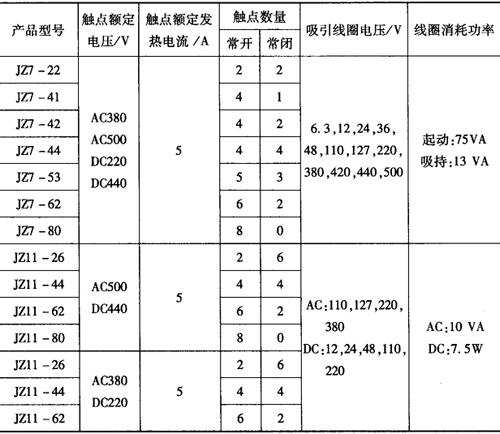

表1－91 常用中间继电器产品型号及主要技术参数

4．常用中间继电器的外形及安装尺寸

(1)JZ7系列中间继电器的外形及安装尺寸见图1－64。

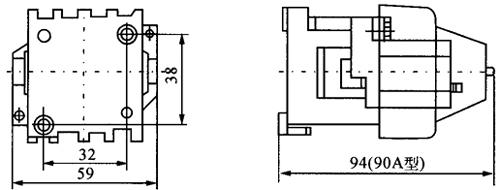

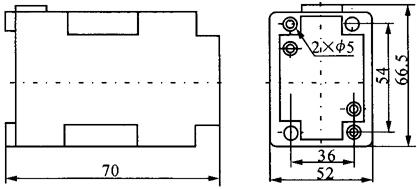

图1－64a JZ7系列外形及安装尺寸

JZ11－□／1半开启式板后安装尺寸

JZ11－□／2半开启式板前安装

JZ11－□／3半开启式板前垂直安装

JZ11－□／4半开启式带接线底座

JZ11－□／5密封外罩带接线底座

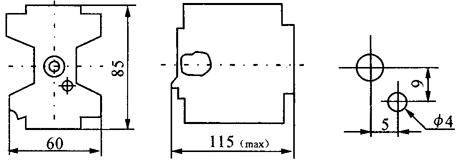

图1－64b JZ11系列中间继电器的外形及安装尺寸

敞开式板后安装

敞开式板前安装

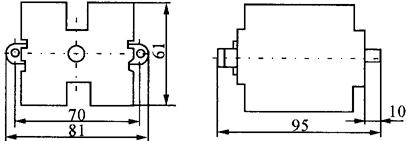

图1－64c JZ14系列中间继电器外形及安装尺寸

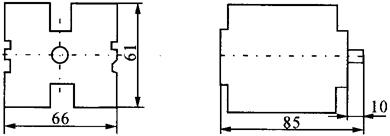

图1－64d JZ15系列中间继电器外形及安装尺寸

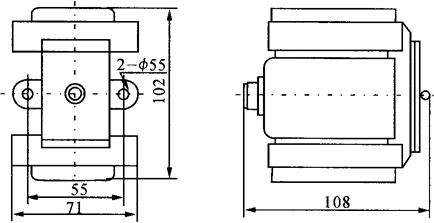

图1－64e JDZ系列中间继电器外形及安装尺寸

DZB－11、12、13电压起动中间继电器

DZB－14、15、电流起动中间继电器

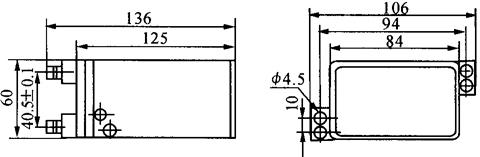

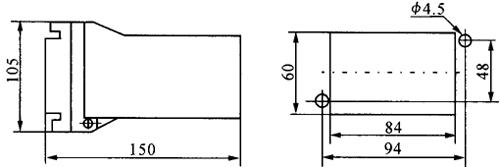

图1－64f DZB系列中间继电器外形安装尺寸

(2)JZ11系列中间继电器的外形及安装尺寸见图1－64b。

(3)JZ14系列中间继电器外形及安装尺寸见图1－64c。

(4)JZ15系列中间继电器外形及安装尺寸见图1－64d。

(5)JDZ系列中间继电器外形及安装尺寸见图1－64e。

(6)DZB系列中间继电器接线图及外形安装尺寸见图1－64f。
