不锈钢的冶炼工艺

---

不锈钢的冶炼工艺有两种方法：一种是20世纪70年代初开发的二步法，即EAF+AOD或VOD法(图3－1)；另一种是20世纪80年代开发的三步法，即EAF+转炉(MRP，K-OBM或LD-OB)+VOD法(图3－2)。这两种方法各具特点。二步法主要是EAF+AOD多在专业化不锈钢生产厂采用，冶炼钢种基本不受限制(除C+N≤250ppm)，与连铸匹配比较容易，投资和生产成本较低。

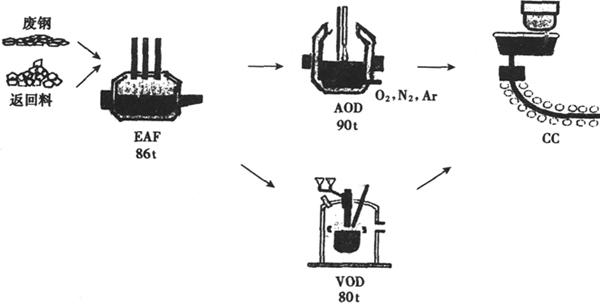

图3－1 二步法不锈钢冶炼工艺流程

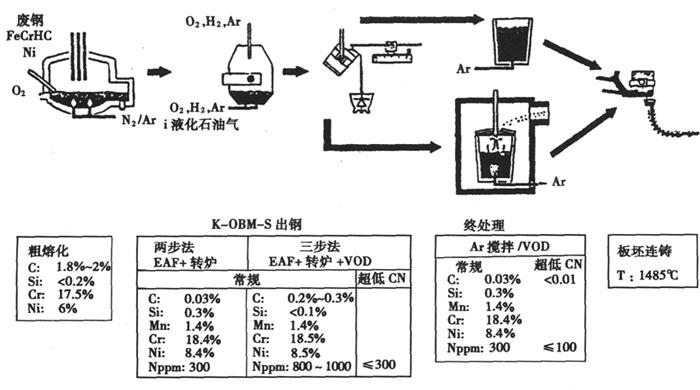

图3－2 三步法不锈钢冶炼工艺流程及两种方法的对比

该法约占不锈钢总产量的70%。三步法的主要优点是可以节省氩气消耗，转炉的衬寿命比AOD高；同时由于有VOD因而可以更容易冶炼超低碳、氮，高铝和含钛不锈钢。目前二步法和三步法各占不锈钢总冶炼量的70%和20%。典型的设备配置情况见表3－1。

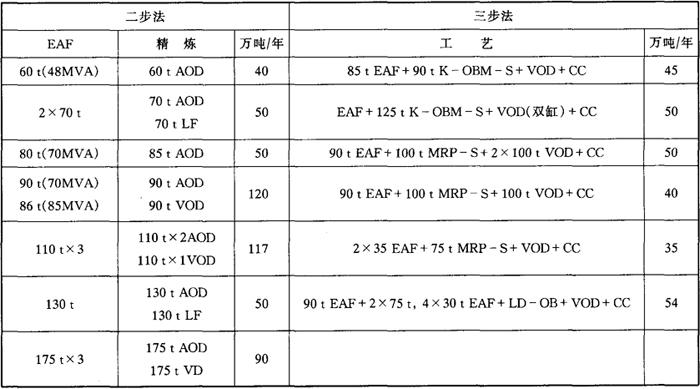

表3－1 典型的二步法和三步法的设备配置及能力

注：K-OBM-S(K：复吹，O：氧气，B：底吹，M：马克斯厂，S：不锈钢)；

K-BOP法(K：复吹，B：碱性，O：氧气，P：精炼法)；

KMS-S法(K：复吹，M：马克斯厂，S：不锈钢，S：炼钢)；

MRP法(M：冶金，R：精炼，P：方法)。
