PE夹铝管

---

随着人们对饮用水质量和工程施工等要求的提高，镀锌管已不能适应，国外在80年代中期开始使用聚乙烯夹管来代替镀锌管作为液体和气体的输送管道，它具有金属管材和塑料管材的优点，在国外已被广泛应用于工业与民用工程中冷热水、燃气、压缩空气、太阳能与空调、采暖、医疗、食品及化工液等的输送管道。PE夹铝管的结构如图14－15所示。

图14－15 PE夹铝管的结构示意图

1－内层即PE层 2－胶合层 3－铝管 4－胶合层 5－外层即PE层

铝塑复合管生产线是青岛精达塑料机械有限公司自行研制的机列。该机列采用对接式薄壁铝管焊接机，配置精达公司自制的高质量专用PE管生产的高效挤出机，采用二层共挤机头使生产线布局合理，有效的辅机配置适合于全自动连续生产。

该生产线的优点如下：

①采用惰性气体保护对焊接，焊缝平顺、质量好。

②焊接和挤出速度高，生产效率高，最大生产速度达20m／min。

③内外管及其表面涂胶采用四台挤出机共挤机头，保证粘接质量，缩短生产线长度。

④内层PE管单独生产可保证管材壁厚均匀，内壁圆度好；外层PE直接挤出在铝管上，保证了管材外观质量。

⑤生产线的主体国产化，降低了生产线的成本，关键检测控制部分和焊接电源采用进口设备或元件。

⑥生产技术易于掌握，停机率低，使用寿命长。

⑦本生产线不仅能生产铝塑复合管，还可以生产PE管和交联PE管。

生产线有两种机型。

(一)SJLS－30型

生产外径为14～32mm的管材，生产速度为7～20m／min。采用两步法生产工艺，生产线长度40m。有两条生产工艺流程线：

1．内管生产线 内管生产线工艺流程见图14－16。

图14－16 内管生产线工艺流程图

2．复合生产线 复合生产线工艺流程见图14－17。

图14－17 复合生产线工艺流程图

(二)SJLS－60型

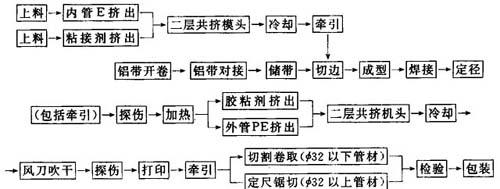

生产外径为14～63mm的管材，生产速度为3～20m／min，采用一步法联线生产，生产线总长60m。生产工艺流程见图14－18。

图14－18 SJLS60型夹铝管复合生产线工艺流程

交联PE铝塑复合管充分交联池的容积为2m³，通90℃热水或蒸气。
