KT系列切丝机及其他型号切丝机

---

1．结构特点

(1)KT系列切丝机包括有低生产能力的KT6型切丝机(6把刀)，中等生产能力的KT8型切丝机(8把刀)及高生产能力的KTC型切丝机(8把刀)。这些切丝机结构类似，主要有加料装置、送料装置(上下铜排链)、刀门、刀辊、磨刀装置、液压系统、除尘系统及支架等组成。

(2)KT型切丝机除磨刀、自动铺叶和除尘系统外，主要工作动力都是有液压系统输出，特点是传动比较平稳，无噪音，变速方便。

(3)KT系列切丝机采用光电管控制进料料位，采用角位移传感器控制加料料位。切丝宽度控制分为两个部分，在0．1～0．85mm范围内，采用改变上下铜排链线速度控制；在0．85～3．0mm之间，采用改变刀辊上切丝刀的数量控制。改变切丝宽度，刀辊速度不变；改变刀辊速度，切丝宽度不变。刀辊切削速度取决于来料量，来料量增加，刀辊加速；来料量减少，刀辊减速；来料量不变，刀辊速度则恒定。刀辊速度控制分为系统自动控制与系统手动控制。

(4)控制电路中串联有8个安全触点，其中任何一个触点断开，均立即停机，以防事故发生。

2．主要技术参数

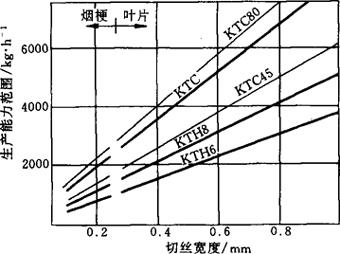

生产能力：见图9－2－14所示。

图9－2－14 KT切丝机生产能力变化范围

其他技术参数见表9－2－17所示。

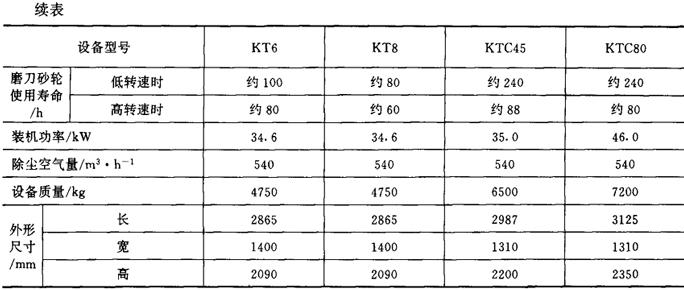

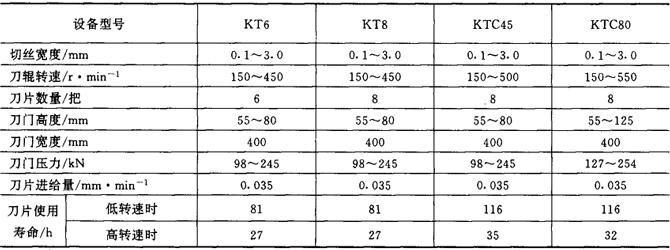

表9－2－17KT型切丝机主要技术参数

3．外形尺寸

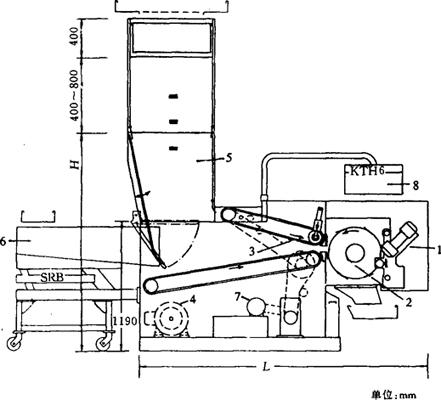

KT切丝机示意图见图9－2－15所示。外形尺寸见表9－2－17。

图9－2－15 KT切丝机示意图

1－磨刀装置 2－刀辊 3－上下铜排链 4－带动刀辊和铜排链的液压马达 5－料箱 6－水平输送装置(切梗丝用) 7－传动装置 8－控制箱

4．生产厂家

德国豪尼公司。

5．其他型号的切丝机

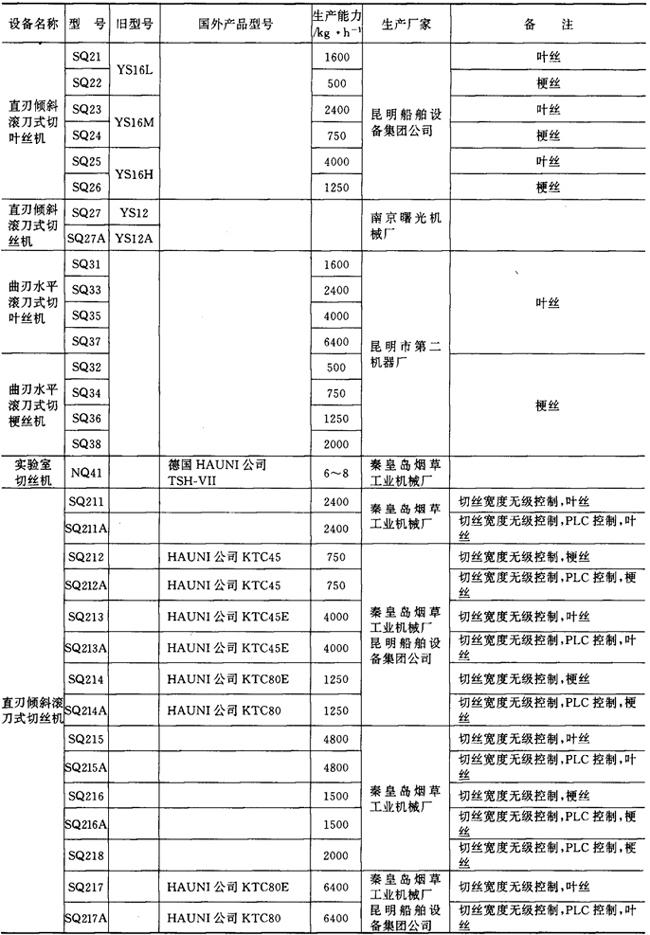

见表9－2－18所示。

表9－2－18 其他型号的切丝机主要技术参数
