A2F型斜轴泵／马达

---

A2F型斜轴式柱塞泵／马达属于定量泵／马达，具有压力高、体积小、重量轻、转速高、耐冲击、寿命长，而且输出轴能承受一定的径向负荷。适用于工程机械及冶金、矿山、起重、运输和船舶等机械的液压系统。该泵／马达由于容积效率高，也可作计量马达用(订货时需注明)。缸体倾角有25°和20°两种。

(1)型号说明

❶ 名称：斜轴式柱塞定量泵／马达

❷ 排量：

❸ 旋转方向(从轴端看)

R——顺时针

L——逆时针

W——双向

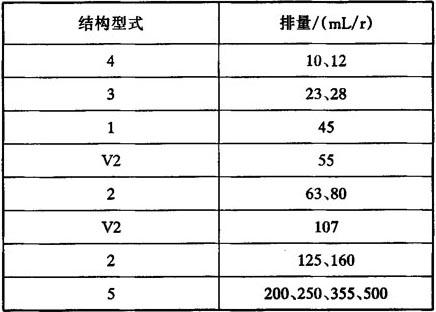

❹ 结构型式：有8种，见下表：

❺ 轴伸结构

P——平键

Z——花键(德标)

S——花键(国标)

❻ 后盖型式：1、2、3、4、(排量160以下，1、2作马达，3、4作泵。200～500排量的，1作马达、2作泵)

(2)性能参数

下面介绍的性能参数，对于A2F、A6V、A7V、A8V泵／马达都是一样的。

❶ 进油口工作压力

泵工况时：吸油口最低压力为0．08MPa(绝对)，在闭式回路中作泵时，补油压力在0．2～0．6MPa之间。

马达工况时：进油口额定工作压力为35MPa，最高压力为40MPa，但进出油口压力之和不得大于63MPa。

❷ 出油口工作压力

泵工况时：出油口额定压力为35MPa，最高压力为40MPa。

❸ 泄油压力(壳体允许最高压力)为0．2MPa(绝对压力)。

❹ 油温范围：－25℃～80℃。

❺ 油液粘度范围

10～100mm²／s，最佳工作粘度为16～36mm²／s。除最佳粘度范围可长期使用外；其它粘度只能短期使用。

❻ 液压油的过滤要求

一般要求25μm～40μm的过滤精度。但为了延长使用寿命、推荐过滤器精度为10μm。

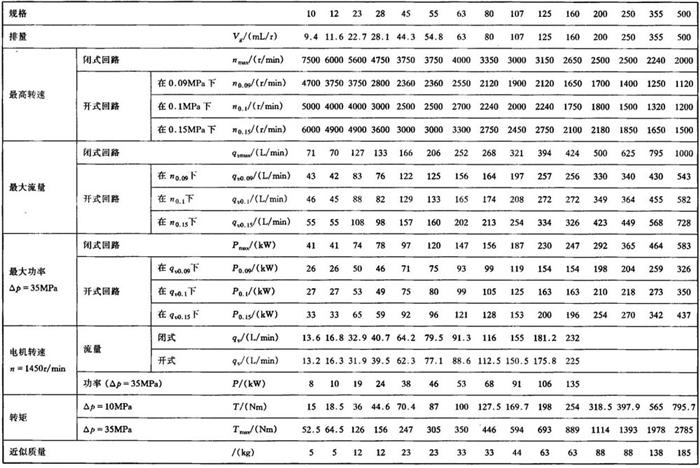

表11．5－1为A2F型泵／马达的性能参数。

表11．5－1 A2F型泵／马达性能参数

对表11．5－1的几点说明：

·在最高转速一栏内，闭式回路是指A2F马达的最高转速，要严格控制不能超过。

·开式回路右面的0．09MPa、0．1MPa、0．15MPa是指作泵时入口的绝对压力。

·电机转速是指常用的电机在1450转／分的转速。

·上述数值是未考虑容积效率η_v和液压机械效率η_mh的情况下、经圆整的数值。

·在初步计算时，容积效率可取η_v=0．97机械效率η_mh=0．93。

(3)外形与安装尺寸

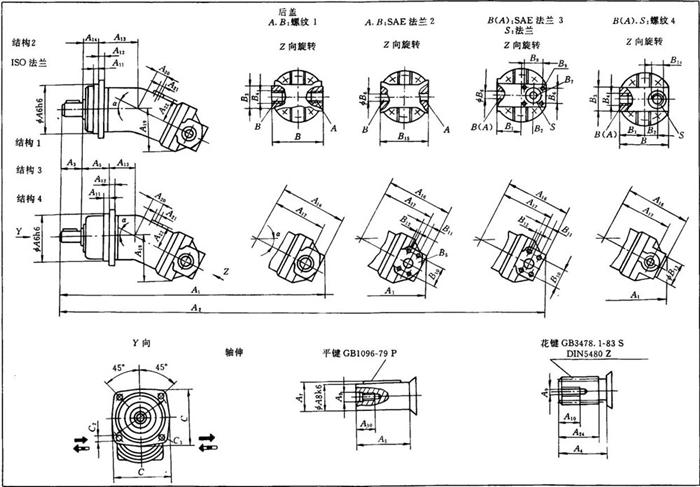

A．规格10～160mL／r

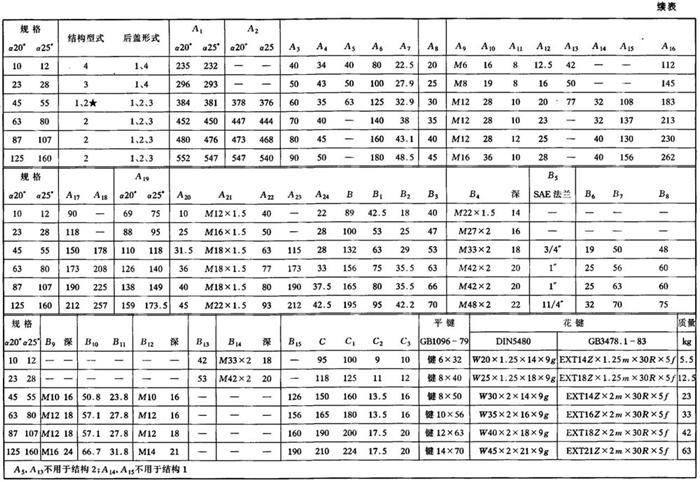

规格10～160mL／r的A2F液压泵／马达的外形与安装尺寸见表11．5－2。

表11．5－2 A2F液压泵／马达的外形与安装尺寸(10～160mL／r)

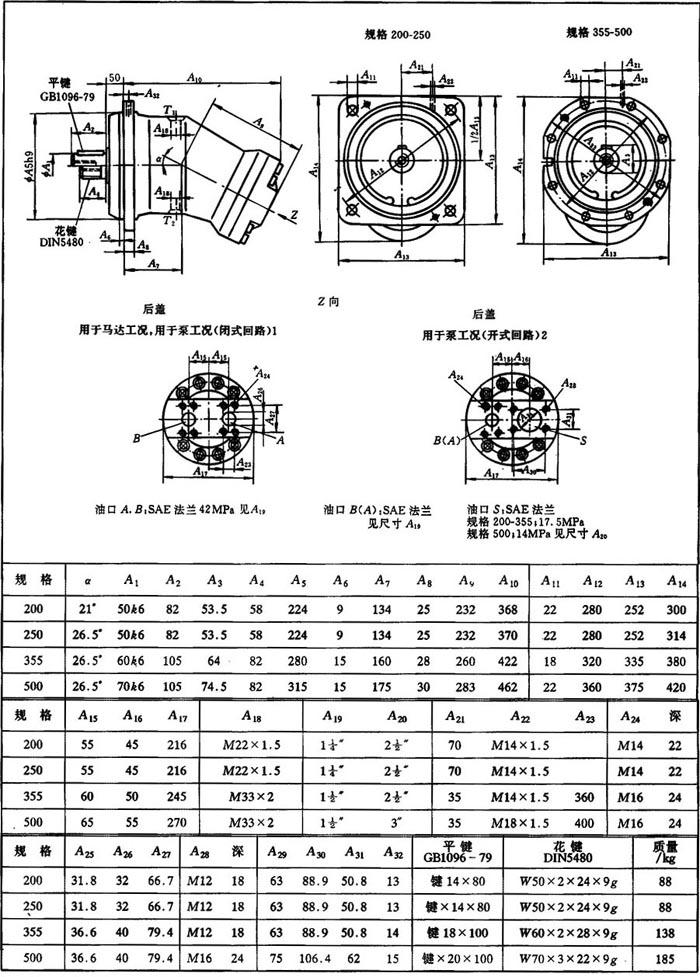

B．规格200～500mL／r

规格200～500mL／r的A2F液压泵／马达的外形与安装尺寸见表11．5－3。

表11．5－3 A2F液压泵／马达的外形与安装尺寸(200～500mL／r)

(4)生产厂

北京华德液压泵厂、贵阳航空液压件厂。
